Fizyka. Matura: maj 2021. Zadanie 6.2.

Zadanie 6.

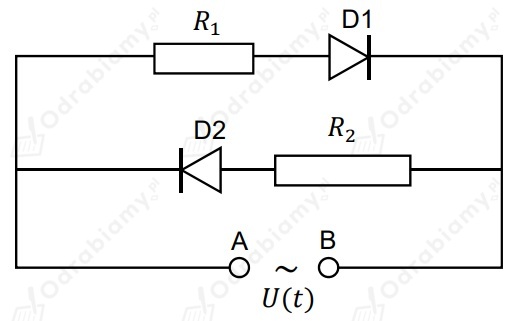

Dwie identyczne diody D1, D2 oraz dwa oporniki o oporach R₁= 20 Ω, R₂= 30 Ω podłączono do zacisków A i B prądnicy. Schemat obwodu przedstawiono na rysunku poniżej. Ta prądnica wytwarza napięcie przemienne zmieniające się w czasie sinusoidalnie z częstotliwością f=25 Hz. Maksymalna wartość, jaką osiąga napięcie między zaciskami, wynosi |U_max|= 6,0 V.

W zadaniach 6.1. oraz 6.2. przyjmij, że każda dioda podczas przepływu prądu elektrycznego w jedną stronę ma opór równy zero, a w drugą stronę jej opór jest nieskończenie duży.

---

Zadanie 6.2.

Oblicz ciepło wydzielone w całym obwodzie (tzn. na obu opornikach łącznie) w czasie 10 sekund działania prądnicy.

Przyjmij, że w chwili początkowej t₀=0 napięcie wynosiło U=0.
