Matura. Fizyka: czerwiec 2020 (18 maja 2020 r.).

Zadanie 3.

Drewnianą jednorodną belkę o ciężarze Q = 120 N i długości l = 3 m podwieszano pod sufitem a uchwytach Uᴀ i Uᴃ. Uchwyt Uᴀ łączy się z belką w punkcie A, a uchwyt Uᴃ – w punkcie B. Mocowanie pojedynczego uchwytu do belki umożliwiało jej obrót w płaszczyźnie rysunku. Belkę zawieszono na dwóch uchwytach tak, że utrzymywała się nieruchomo w pozycji poziomej. Odległość między uchwytami wynosi lᴀᴃ = 1 m.

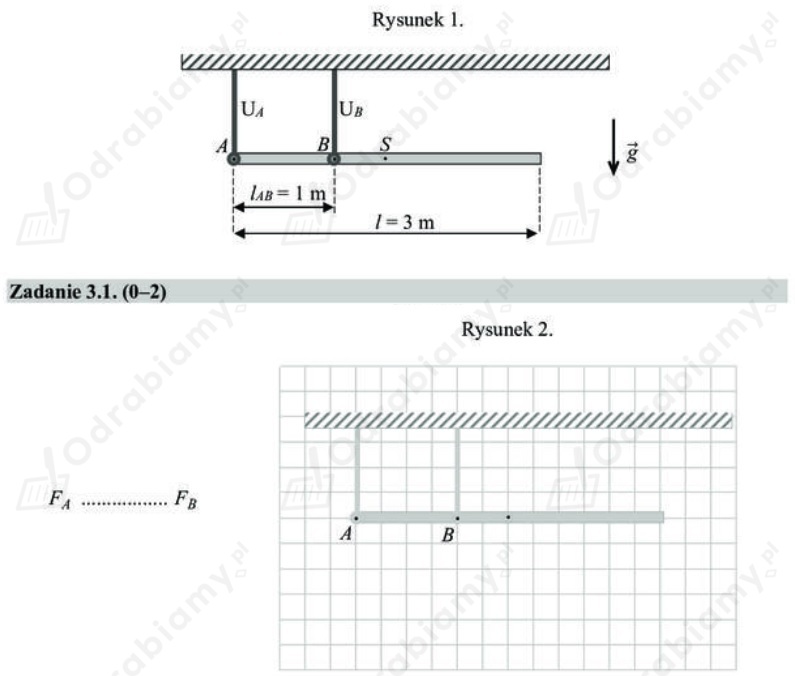

Na rysunku 1. przedstawiono opisaną sytuację, ponadto oznaczono punkt S – środek masy
belki.

---

Zadanie 3.1.

Na rysunku 2. narysuj i oznacz wektory sił Fᴀ i Fᴃ, z jakimi uchwyty działają na belkę odpowiednio w punktach A i B – gdy belka znajduje się w opisanym położeniu równowagi. Zachowaj relację (większy, równy, mniejszy) między wartościami sił i zapisz tę relację – wstaw w wykropkowane miejsce obok rysunku jeden ze znaków: >, =, <.
