Fizyka. Matura: maj 2022. Zadanie 10.1.

Zadanie 10.

Rozważamy napiętą strunę metalową, której oba końce są unieruchomione. Gdy struna jest pobudzona do drgań, to tworzą się na niej poprzeczne fale stojące.

---

Zadanie 10.1.

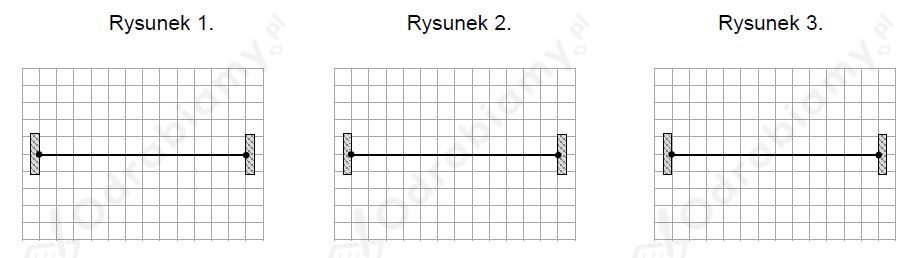

Na rysunkach 1.–3. przedstawiono strunę, gdy znajdowała się ona w położeniu równowagi. Strunę pobudzano do drgań w różny sposób.

Na rysunku 1. dorysuj obraz fali stojącej o największej długości, jaka może powstać na strunie. Na rysunkach 2. i 3. dorysuj obrazy dwóch fal stojących o kolejnych długościach, które mogą powstać na tej strunie.

Uwaga: Obraz fali stojącej może przedstawiać widok struny w chwili jej maksymalnego wychylenia z położenia równowagi.
