Zadanie 4.

W pewnym ośrodku materialnym O₁  rozchodzi się ultradźwiękowa fala płaska F o ustalonej amplitudzie. W zadaniach 4.1.–4.4. pomijamy efekty związane z pochłanianiem tej fali w ośrodku.

Zadanie 4.4

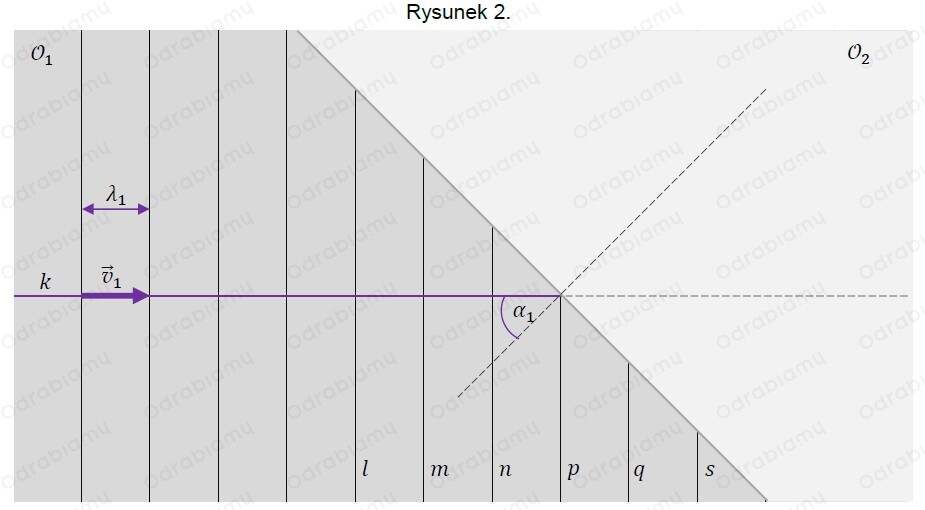

Fala płaska F rozchodząca się w ośrodku O₁ pada na granicę ośrodków O₁  i O₂ pod kątem α₁ (zobacz rysunek 2.) i przechodzi do ośrodka O₂. Wartości prędkości fali F w ośrodkach O₁ i O₂ oznaczymy – odpowiednio – jako v₁ i v₂, przy czym:

v₁ = 2 v₂

Pozioma linia k na rysunku 2. wyznacza kierunek biegu fali F w ośrodku O₁.

Pionowe linie (np. l, m, n, p, q, s) odpowiadają powierzchniom falowym fali F w ośrodku O₁. Kreską przerywaną oznaczono linie pomocnicze. W ośrodku O₂ nie narysowano kierunku biegu fali F ani jej powierzchni falowych.

Na rysunku 2. dorysuj kierunek biegu fali F w ośrodku O₂ oraz dorysuj powierzchnie falowe fali F w ośrodku O₂ – tzn. narysuj kontynuację linii oraz linii l, m, n, p, q, s.

Uwzględnij relację (większy, równy, mniejszy) między kątem padania a kątem załamania fali na granicy ośrodków oraz uwzględnij prawidłowe ułożenie powierzchni falowych względem kierunku biegu fali F w ośrodku O₂.

Uwaga! Nie musisz obliczać/wyznaczać miary kąta załamania.

Wpisz poniżej wartość ilorazu długości fali – odpowiednio – w ośrodkach O₁ i O₂:

λ₁ / λ₂ = ........
