Egzamin maturalny Fizyka. Poziom rozszerzony maj 2026. Zadanie 2.1

Zadanie 2.

Do jednego z końców nierozciągliwej nici o długości l zamocowano niewielkie ciało B o masie m. Drugi koniec nici jest unieruchomiony w punkcie S. Następnie ciało B wprawiono w ruch po okręgu o środku w punkcie S w płaszczyźnie pionowej.

Przyjmij model zjawiska, w którym:

• na ciało B podczas ruchu działają dwie siły: F_g – siła grawitacji oraz F_n – siła reakcji nici,

• pomijamy wszelkie opory ruchu, masę nici, a ciało B traktujemy jako punkt materialny,

• ciało B porusza się w inercjalnym układzie odniesienia, w jednorodnym, ziemskim polu grawitacyjnym.

Sytuację ilustruje rysunek powyżej, na którym oznaczono przyśpieszenie ziemskie g.

Zadanie 2.2.

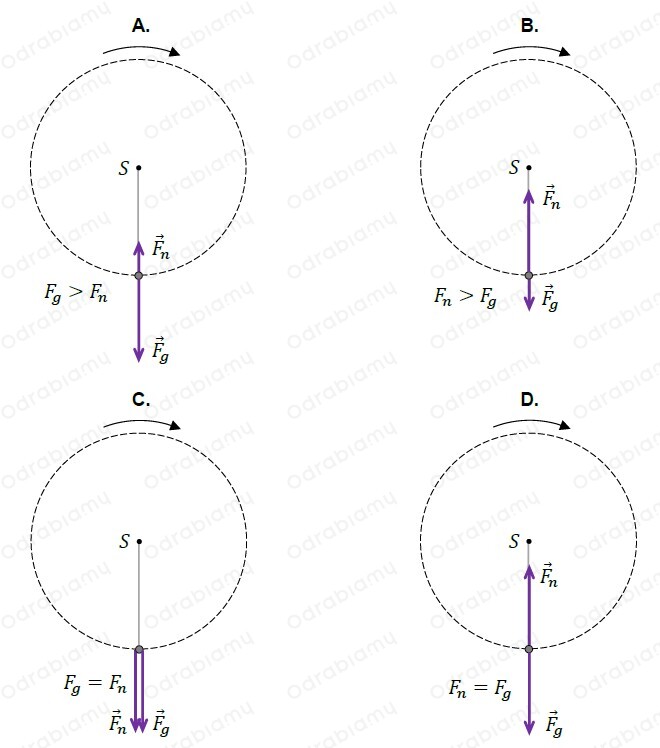

Na którym rysunku (spośród A-D) prawidłowo przedstawiono siły - grawitacji F_g oraz reakcji nici F_n - działające na ciało B  podczas ruchu po okręgu, gdy przechodzi ono przez najniższe położenie? Wybierz właściwą odpowiedź spośród podanych.
