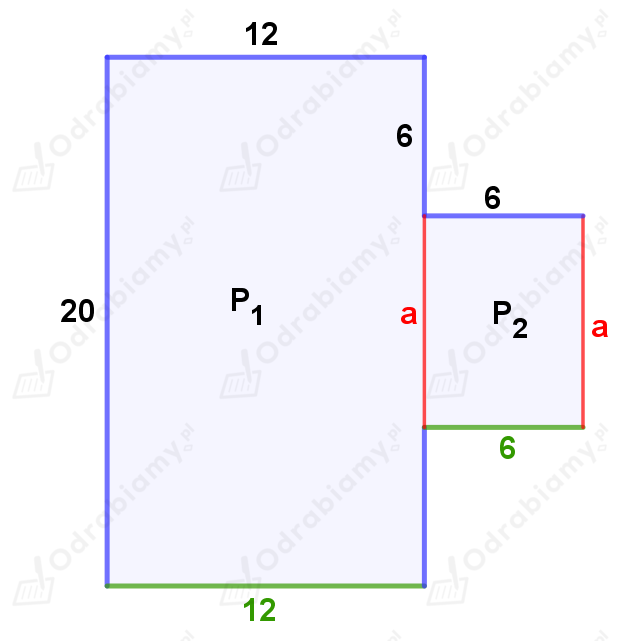

a)

Dzielimy figurę na rysunku na mniejsze prostokąty:

Obliczmy nieznaną długość boku $a$:

$a=20-6-6$

$a=8$

Wówczas obwód tej figury wynosi:

$\text{Obw.}=20+12+6+6+\underset{=a}{\underbrace{8}}+6+6+12$

$\text{Obw.}=76\left[{\text{m}}^2\right]$

---

Pole pierwszego prostokąta wynosi:

$P_1=20\cdot 12=240\left[{\text{m}}^2\right]$

Wówczas pole drugiego prostokąta wynosi:

$P_2=6\cdot 8=48\left[{\text{m}}^2\right]$

Oznacza to, że całkowite pole figury wynosi:

$P=P_1+P_2$

$P=240{\text{m}}^2+48{\text{m}}^2$

$P=288{\text{m}}^2$

Odp: Obwód figury wynosi 76 m, a jego pole 288 m².

---

---

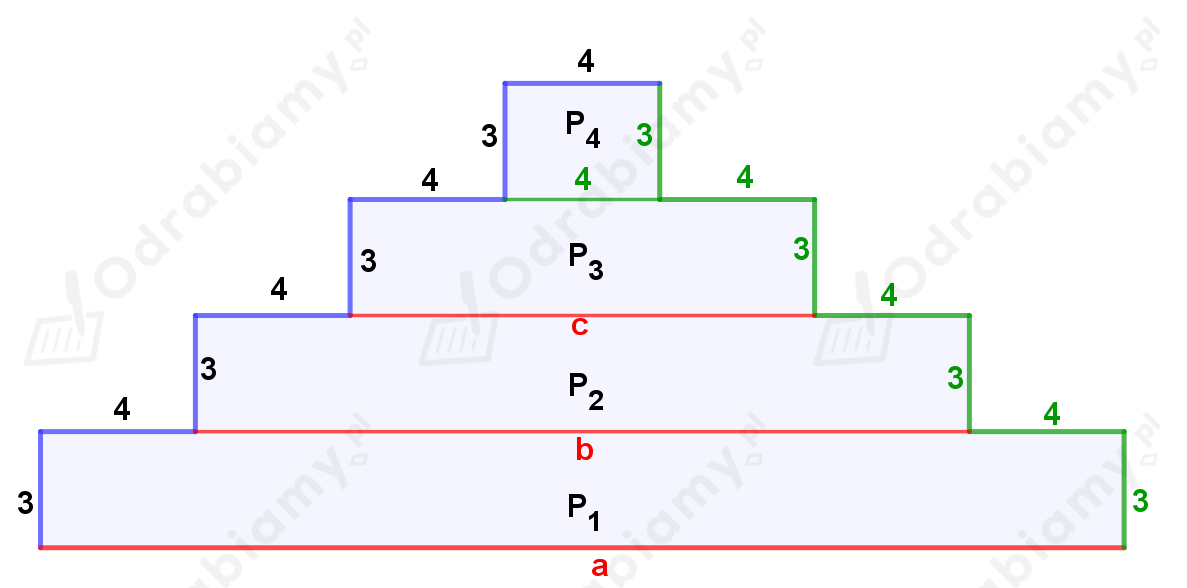

b)

Obliczmy nieznane długości:

$c=4+4+4=12$

$b=4+\underset{=c}{\underbrace{12}}+4=20$

$a=4+\underset{=b}{\underbrace{20}}+4=28$

Wówczas obwód tej figury będzie wynosił:

$\text{Obw.}=3+4+3+4+3+4+3+4+3+4+3+4+3+4+3+\underset{=a}{\underbrace{28}}$

$\text{Obw.}=80\left[\text{m}\right]$

---

Obliczamy pola poszczególnych prostokątów:

$P_1=3\cdot a=3\cdot 28=84\left[{\text{m}}^2\right]$

$P_2=3\cdot b=3\cdot 20=60\left[{\text{m}}^2\right]$

$P_3=3\cdot c=3\cdot 12=36\left[{\text{m}}^2\right]$

$P_4=3\cdot 4=12\left[{\text{m}}^2\right]$

Oznacza to, że całkowite pole figury wynosi:

$P=P_1+P_2+P_3+P_4$

$P=84{\text{m}}^2+60{\text{m}}^2+36{\text{m}}^2+12{\text{m}}^2$

$P=192{\text{m}}^2$

Odpowiedź: Obwód figury wynosi $80\text{m}$, a jego pole $192{\text{m}}^2$.

---

---

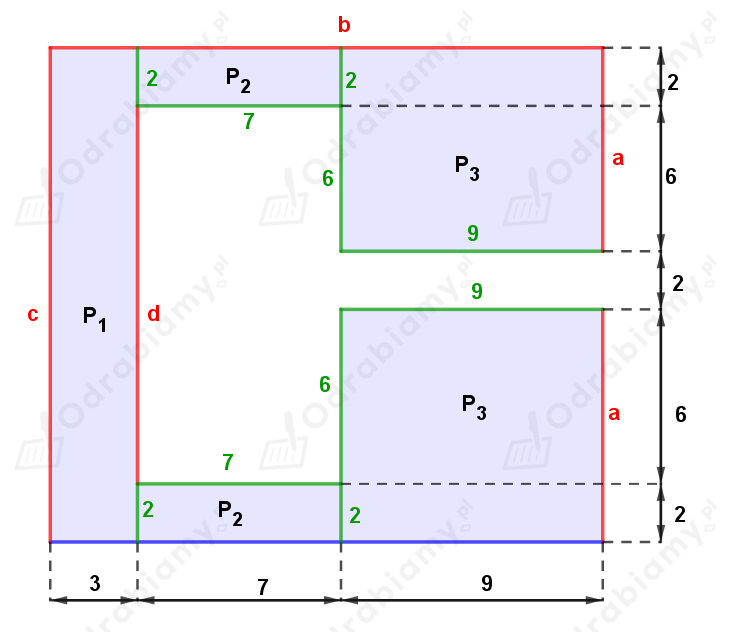

c)

Obliczmy nieznane długości:

$a=2+6=8$

$b=3+7+9=19$

$c=2+6+2+6+2=18$

$d=6+2+6=14$

Wówczas obwód tej figury będzie wynosił:

$\text{Obw.}=3+7+9+a+9+6+7+d+7+6+9+a+b+c$

$\text{Obw.}=19+a+22+d+22+a+b+c$

$\text{Obw.}=a+a+b+c+d+63$

$\text{Obw.}=8+8+19+18+14+63$

$\text{Obw.}=130\left[\text{m}\right]$

---

Obliczamy pola poszczególnych prostokątów:

$P_1=3\cdot c=3\cdot 18=54\left[{\text{m}}^2\right]$

$P_2=2\cdot 7=14\left[{\text{m}}^2\right]$

$P_3=9\cdot a=9\cdot 8=72\left[{\text{m}}^2\right]$

Oznacza to, że całkowite pole figury wynosi:

$P=P_1+P_2+P_2+P_3+P_3$

$P=P_1+2\cdot P_2+2\cdot P_3$

$P=54{\text{m}}^2+2\cdot 14{\text{m}}^2+2\cdot 72{\text{m}}^2$

$P=54{\text{m}}^2+28{\text{m}}^2+144{\text{m}}^2$

$P=226{\text{m}}^2$

Odp: Obwód figury wynosi 130 m, a jego pole 226 m².
