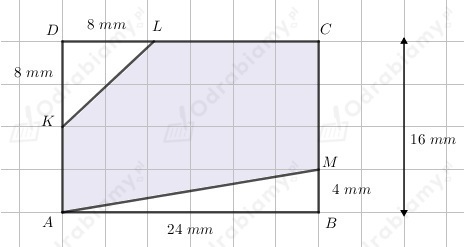

Przyjrzyjmy się poniższemu rysunkowi

---

Obliczamy pole prostokąta ABCD i trójkątów prostokątnych DKL i ABM:

$P_{ABCD}=24\cdot 16=384{\text{mm}}^2$

$P_{DKL}=\frac{1}{2}\cdot 8\cdot 8=32{\text{mm}}^2$

$P_{ABM}=\frac{1}{2}\cdot 24\cdot 4=48{\text{mm}}^2$

---

Zauważmy, że pole zacieniowanej figury jest równe różnicy pól prostokąta ABCD i trójkątów DKL i ABM.

Obliczamy pole zacieniowanej figury

$P=P_{ABCD}-\left(P_{DKL}+P_{ABM}\right)=384-\left(32+48\right)=384-80=304{\text{mm}}^2$

---

Wiedząc, że skala w jakiej wykonano rysunek jest równa 1 : 10 000 obliczamy powierzchnię parku w rzeczywistości

$304\cdot {\left(10000\right)}^2=304\cdot 100000000=30400000000{\text{mm}}^2=30400{\text{m}}^2=3,04\text{ha}$
