Polecenie:

Na fotografii lotniczej przedstawiono fragment Jeziora Klimkowskiego i jego otoczenia z zaporą i szczytem wzniesienia.

Uzupełnij zdania – wpisz właściwe określenia wybrane spośród podanych w nawiasach.

Rzeka Ropa poniżej zapory przedstawionej na fotografii w przełomie przez Pieniny Gorlickie płynie w kierunku (NE / SE) ..................... . Azymut zmierzony z punktu widokowego na stoku wzniesienia Flasza (A4) w kierunku szczytu przedstawionego na fotografii wynosi około (25° / 80°)..................... . Odległość między punktem widokowym na stoku wzniesienia Flasza a parkingiem w Klimkówce (B3) wynosi w linii prostej około (0,85 km / 1,75 km) .................... .



Rozwiązanie:

Rzeka Ropa poniżej zapory przedstawionej na fotografii w przełomie przez Pieniny Gorlickie płynie w kierunku (NE / SE) NE. Azymut zmierzony z punktu widokowego na stoku wzniesienia Flasza (A4) w kierunku szczytu przedstawionego na fotografii wynosi około (25° / 80°) 25°. Odległość między punktem widokowym na stoku wzniesienia Flasza a parkingiem w Klimkówce (B3) wynosi w linii prostej około (0,85 km / 1,75 km) 1,75 km.



Wyjaśnienie:

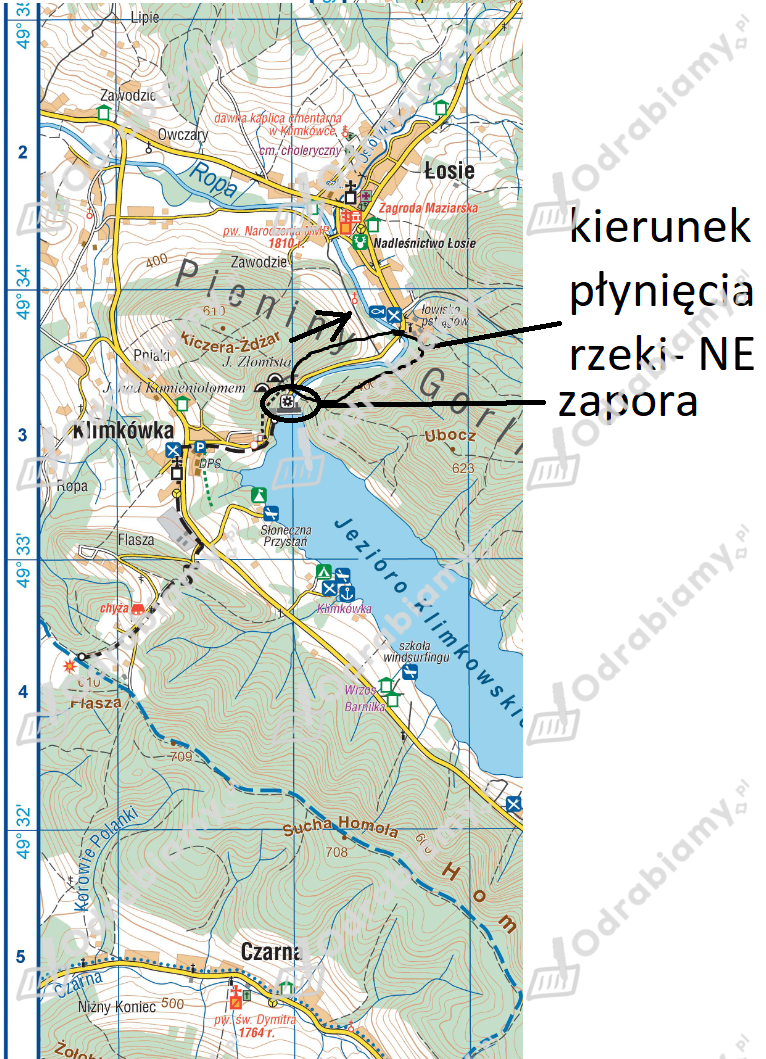

W przypadku tego zadania musimy skorzystać z barwnej mapy dołączonej do arkusza. Najpierw musimy określić kierunek płynięcia Ropy przez Pieniny Gorlickie poniżej zapory. Z mapy jednoznacznie wynika, że rzeka płynie tam na północny wschód, a więc w kierunku NE. Widać to na poniższej grafice:

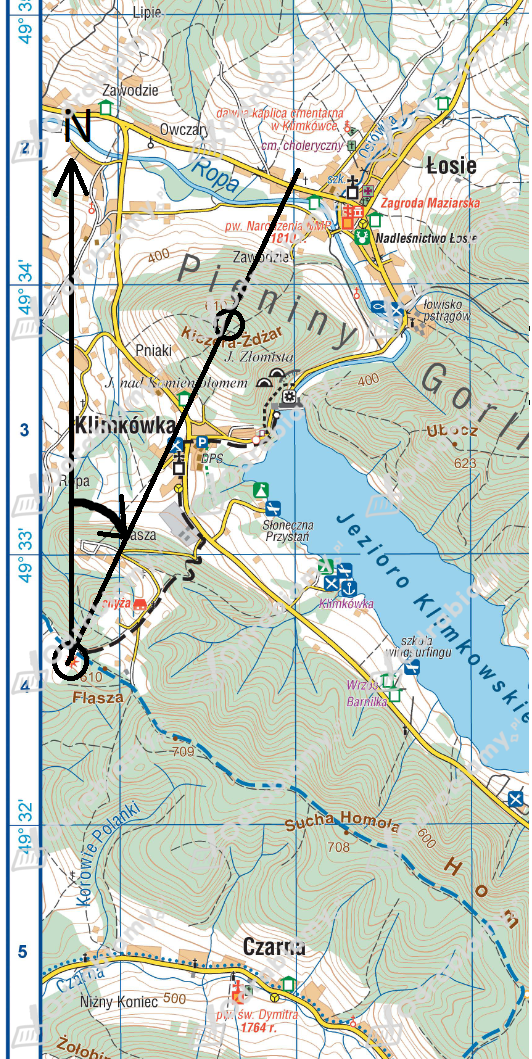

Azymut to kąt liczony od kierunku północnego z miejsca obserwacji w prawo. Na poniższej grafice widać wyraźnie, że azymut z punktu widokowego na stoku wzniesienia Flasza a kierunkiem szczytu przedstawionego na fotografii (jest to Kiczera Żdżar) jest niewielki i nie przekracza 45^o. Pasującą odpowiedzią będzie więc 25^o:

Pozostaje nam określić odległość między punktem widokowym na stoku wzniesienia Flasza a parkingiem w Klimkówce. Pomiędzy tymi punktami na mapie jest niecałe 4 cm odległości. Mapa została wykonana w skali 1:50 000. Po zamianie skali liczbowej na mianowaną otrzymamy, że 1 cm na tej mapie odpowiada 50 000 cm w rzeczywistości, a więc 1 cm na tej mapie odpowiada 500 metrom. Niecałe 4 cm będzie więc odpowiadało niespełna 2000 metrom, czyli prawidłowa odpowiedź w tym przypadku to 1,75 km.
