Rozwiązanie i wyjaśnienie:

Mamy początkowy stan tabeli:

Lp.	Skala liczbowa	Skala mianowana	Podziałka liniowa
1.	1:50 000
2.		1 cm - 45 km
3.			Podziałka 1 : (7-0-7-14-21-28 km)
4.		1 cm - 250 m
5.	1:3500



Uzupełniamy ją wierszami.



WIERSZ 1:

Zamieniamy skalę liczbową na mianowaną:

$1:50000$

$1cm-50000cm$

$1cm-500m$

$1cm-0,5km$



Teraz z łatwością możemy narysować podziałkę liniową (w tabeli oznaczymy ją jako "Podziałka 2"):



W związku z tym możemy uzupełnić wiersz numer 1 w tabeli:

Lp.	Skala liczbowa	Skala mianowana	Podziałka liniowa
1.	1:50 000	1 cm - 0,5 km	Podziałka 2: (0,5-0-0,5-1,0-1,5-2,0 km)
2.		1 cm - 45 km
3.			Podziałka 1: (7-0-7-14-21-28 km)
4.		1 cm - 250 m
5.	1:3500



WIERSZ 2:

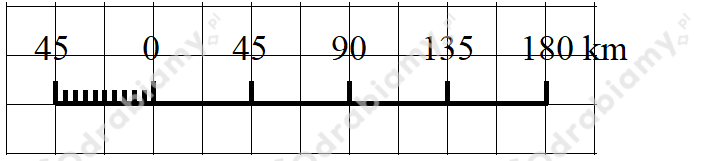

Mamy podaną skalę mianowaną 1 cm - 45 km. Zapiszmy ją w postaci podziałki liniowej (oznaczona zostanie ona w tabeli jako Podziałka 3):

Wiemy, że 1 cm jest równy 45 km. Zamieńmy więc tą skalę mianowaną na skalę liczbową:

$1cm-45km$

$1cm-45000m$

$1cm-4500000cm$

W związku z tym skala liczbowa jest równa:

1:4 500 000



Możemy więc uzupełnić wiersz numer 2 tabeli:

Lp.	Skala liczbowa	Skala mianowana	Podziałka liniowa
1.	1:50 000	1 cm - 0,5 km	Podziałka 2: (0,5-0-0,5-1,0-1,5-2,0 km)
2.	1:4 500 000	1 cm - 45 km	Podziałka 3: (45-0-45-90-135-180 km)
3.			Podziałka 1: (7-0-7-14-21-28 km)
4.		1 cm - 250 m
5.	1:3500



WIERSZ 3:

W przypadku wiersza 3 mamy podziałkę liniową. Możemy z niej odczytać, że:

$1cm-7km$

Jest to skala mianowana. Zamieniamy ją na skalę liczbową:

$1cm-7km$

$1cm-7000m$

$1cm-700000cm$

Ostatecznie więc skala liczbowa wyniesie:

1:700 000



Uzupełniamy więc w tabeli wiersz numer 3:

Lp.	Skala liczbowa	Skala mianowana	Podziałka liniowa
1.	1:50 000	1 cm - 0,5 km	Podziałka 2: (0,5-0-0,5-1,0-1,5-2,0 km)
2.	1:4 500 000	1 cm - 45 km	Podziałka 3: (45-0-45-90-135-180 km)
3.	1:700 000	1 cm - 7 km	Podziałka 1: (7-0-7-14-21-28 km)
4.		1 cm - 250 m
5.	1:3500



WIERSZ 4:

Mamy podaną skalę mianowaną 1 cm - 250 m. Odczytując ją możemy zapisać ją w postaci podziałki liniowej (oznaczamy ją w tabeli jako "Podziałka 4"):

Pozostaje nam zamienić skalę mianowaną na skalę liczbową:

$1cm-250m$

$1cm-25000cm$

Skalę liczbową możemy więc zapisać w postaci:

1:25 000.

Uzupełniamy wiersz numer 4:

Lp.	Skala liczbowa	Skala mianowana	Podziałka liniowa
1.	1:50 000	1 cm - 0,5 km	Podziałka 2: (0,5-0-0,5-1,0-1,5-2,0 km)
2.	1:4 500 000	1 cm - 45 km	Podziałka 3: (45-0-45-90-135-180 km)
3.	1:700 000	1 cm - 7 km	Podziałka 1: (7-0-7-14-21-28 km)
4.	1:25 000	1 cm - 250 m	Podziałka 4: (250-0-250-500-750-1000 m)
5.	1:3500



WIERSZ 5:

Mamy podaną skalę liczbową 1:3500. Zamieniamy ją na skalę mianowaną:

$1:3500$

$1cm-3500cm$

$1cm-35m$



Ze skali mianowanej wiemy, że 1 cm odpowiada na mapie 35 metrom. Możemy więc skonstruować podziałkę liniową (oznaczamy ją w tabeli jako "Podziałka 5"):

Możemy więc uzupełnić ostatni wiersz tabeli:

Lp.	Skala liczbowa	Skala mianowana	Podziałka liniowa
1.	1:50 000	1 cm - 0,5 km	Podziałka 2: (0,5-0-0,5-1,0-1,5-2,0 km)
2.	1:4 500 000	1 cm - 45 km	Podziałka 3: (45-0-45-90-135-180 km)
3.	1:700 000	1 cm - 7 km	Podziałka 1: (7-0-7-14-21-28 km)
4.	1:25 000	1 cm - 250 m	Podziałka 4: (250-0-250-500-750-1000 m)
5.	1:3500	1 cm - 35 m	Podziałka 5: (35-0-35-70-105-140 m)
