Do obwodu zasilanego akumulatorem o sile elektromotorycznej $\mathcal{E}$ i oporze wewnętrznym $R_w$ podłączano kolejno cztery oporniki: 𝒳, 𝒴, 𝒵, 𝒯, o różnych oporach elektrycznych: $R_X$, $R_Y$, $R_Z$, $R_T$.

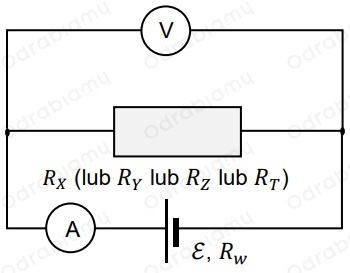

Za każdym razem, gdy podłączony był jeden z oporników, mierzono natężenie $I$ prądu płynącego przez dany opornik oraz napięcie $U$ na tym oporniku. Sytuację ilustruje rysunek obok.

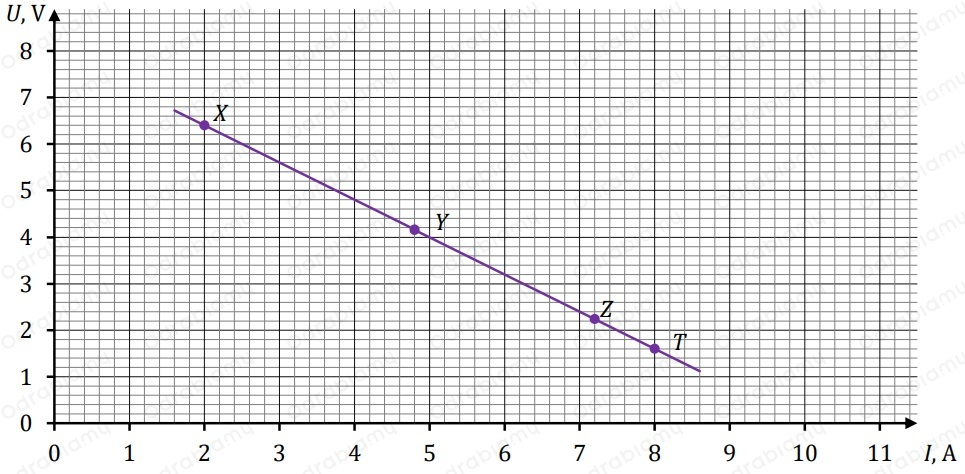

Wyniki pomiarów przedstawiono na poniższym wykresie w postaci punktów X, Y, Z, T. Na tej podstawie sporządzono fragment wykresu zależności $U\left(I\right)$, która powstałaby, gdyby opór dołączonego opornika zmieniał się w sposób ciągły.

DEFINICJA OPORU ELEKTRYCZNEGO PRZEWODNIKA

$R=\frac{U}{I}$

gdzie:

$R$ - opór elektryczny przewodnika,

$U$ - napięcie, do jakiego podłączono przewodnik,

$I$ - natężenie prądu płynącego w obwodzie.
