Uzasadnienie:

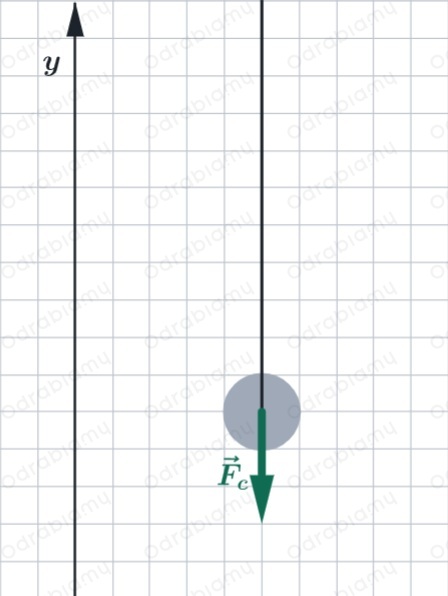

Naszym zadaniem jest uzupełnienie rysunku. Na kulkę zgodnie z treścią zadania działają trzy siły, siła ciężkości, siła oporu powietrza oraz siła sprężystości nici. Siła ciężkości jest skierowana w dół, przyjmijmy, że długość wektora siły ciężkości wynosi trzy kratki. Zaznaczmy tę siłę na rysunku:

gdzie:

${\vec{F}}_c$ - siła ciężkości.

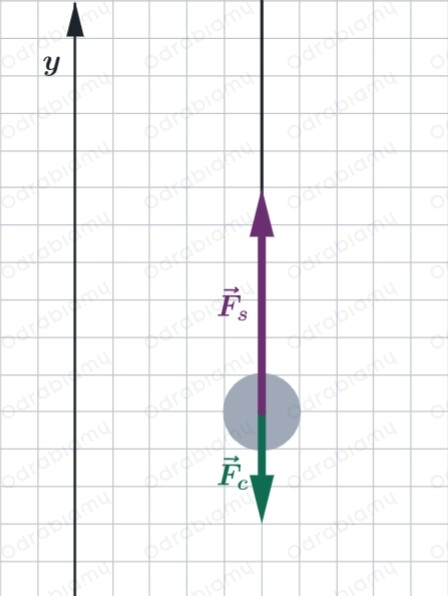

Zgodnie z treścią zadania siła sprężystości nici ma wartość dwa razy większą od wartości ciężaru kulki. Zatem długość wektora siły sprężystości będzie dwa razy dłuższa od długości wektora siły ciężkości. Kulka jest podnoszona, zatem zwrot siły musi być skierowany w górę. Narysujmy wektor siły sprężystości, działającej na kulkę o długości sześciu kratek, skierowany w górę:

gdzie:

${\vec{F}}_s$ - siła sprężystości.

Siła oporu powietrza jest skierowana przeciwnie do wektora prędkości ciała. Kulka jest podnoszona, zatem siła oporu powietrza będzie działać w dół. Wartość siły oporu powietrza nie może być większa od wartości siły ciężkości kulki, ponieważ wektor siły wypadkowej musi być skierowany w górę. Przyjmijmy długość wektora siły oporu powietrza równą długości dwóch kratek:

gdzie:

${\vec{F}}_o$ - wektor siły oporu powietrza.

 Odpowiedź:

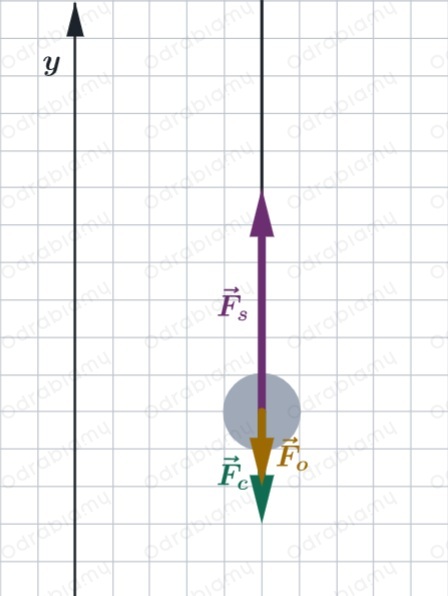

Uzupełnijmy rysunek:

gdzie:

${\vec{F}}_c$ - siła ciężkości,

${\vec{F}}_o$ - wektor siły oporu powietrza,

${\vec{F}}_s$ - siła sprężystości.
