Uzasadnienie:

Naszym zadaniem jest określenie, na którym ze zdjęć przedstawiono ten sam obwód co na schemacie oraz narysowanie schematów do pozostałych obwodów. Na schemacie widzimy źródło napięcia, żarówkę oraz wyłącznik w górnej części układu. Te trzy elementy, w podanej konfiguracji są przedstawiona na zdjęciu C. Narysujmy schematu pozostałych obwodów:

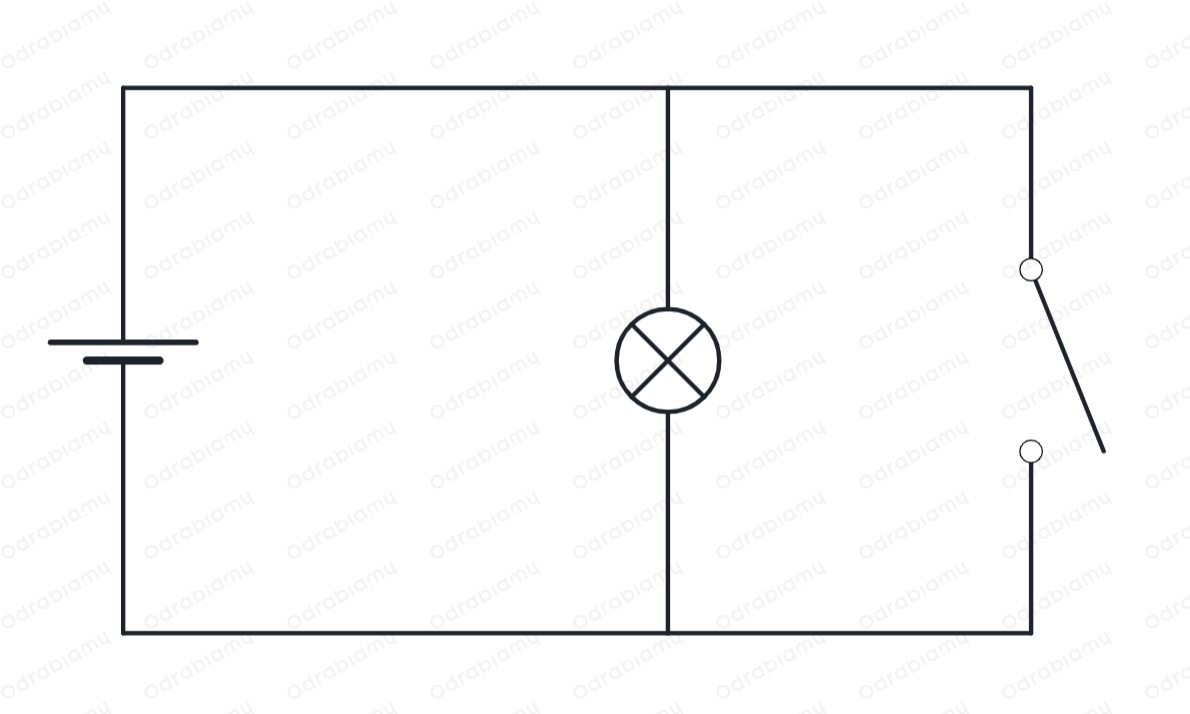

▶ Obwód A

Na zdjęciu widzimy źródło zasilania, żarówkę oraz wyłącznik połączone równolegle. Narysujmy schemat tego obwodu:

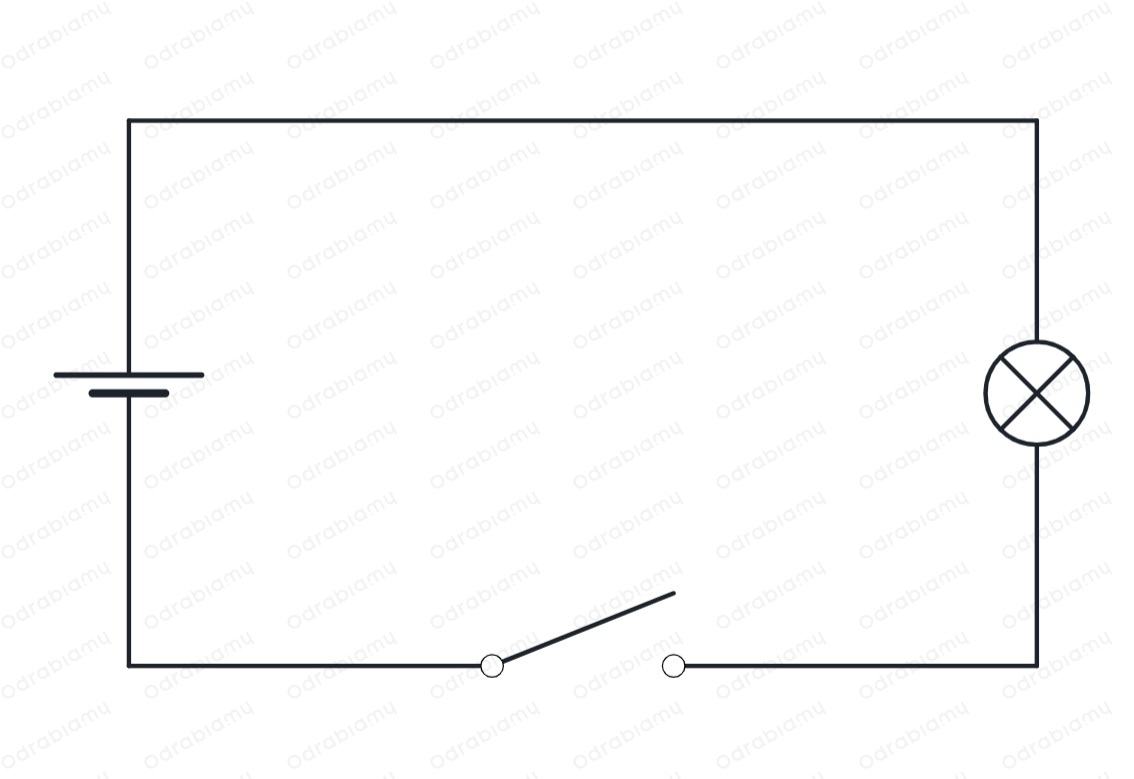

▶ Obwód B

Na zdjęciu widzimy źródło zasilania, żarówkę oraz wyłącznik połączone szeregowe. Narysujmy schemat tego obwodu:

 Odpowiedź:

Schemat przedstawia obwód C. Narysujmy schemat obwodu na zdjęciu A:

Narysujmy schemat obwodu na zdjęciu B:
