$\mathbf{a})$

 Uzasadnienie:

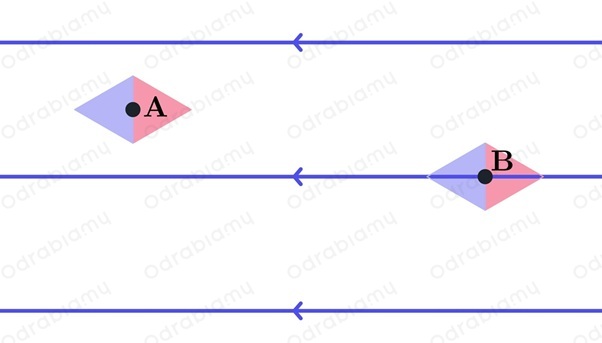

Naszym celem jest narysowanie igieł magnetycznych w wybranych punktach. Na podstawie rysunku jesteśmy w stanie stwierdzić, że linie pola mają zwrot w lewo na całej powierzchni rysunku. Wiemy, że linie pola muszą wchodzić do południowego bieguna magnetycznego, który typowo oznaczamy na czerwono, a wychodzą z bieguna północnego, który oznaczamy kolorem niebieskim. W związku z tym zarówno w punkcie A jak i B północne bieguny igieł będą skierowane w lewo. Korzystając z tych informacji możemy wykonać rysunek.

 Odpowiedź:





$\mathbf{b})$

 Uzasadnienie:

Naszym celem jest poprawne uzupełnienie zdania. Jak widzimy linie pola przedstawione na rysunku są do siebie równoległe i mają taki sam zwrot. Takie ułożenie linii pola magnetycznego jest charakterystyczne dla pola jednorodnego. Pole o takim charakterze wytwarzane jest wewnątrz zwojnicy.

 Odpowiedź:

A. wewnątrz
