UWAGA! Ten typ zadania jest zadaniem indywidualnym. Oznacza to, że każdy powinien wykonać je samodzielnie. Poniżej przedstawiamy przykładowy sposób jego rozwiązania.



 Uzasadnienie:

Naszym zadaniem jest stwierdzenie, które przedstawione obwody elektryczne, są w rzeczywistości tym samym obwodem elektrycznym.

Umownie przyjmujemy, że prąd płynie ,,z plusa do minusa". Przyglądając się naszym schematom widzimy, że w przypadku schematu A prąd płynie najpierw do wyłącznika a potem do żarówek, które są podłączone równolegle, a na końcu do ,,minusa". W przypadku obwodów B, C, D mamy przedstawione obwody szeregowe, gdzie prąd płynie najpierw do jednej żarówki, potem do wyłącznika, następnie do drugiej żarówki, a na końcu do ,,minusa". W związku z tym układ A odróżnia się od reszty i musimy narysować dwa układy jak on. W związku z tym musimy narysować dwa schematy składające się z tych samych elementów połączonych w taki sam sposób.

Układy muszą być tak zrobione, aby po stronie dodatniego bieguna zasilania znajdował się włącznik. Włącznik musi łączyć się z połączonymi równolegle żarówkami.

 Odpowiedź:

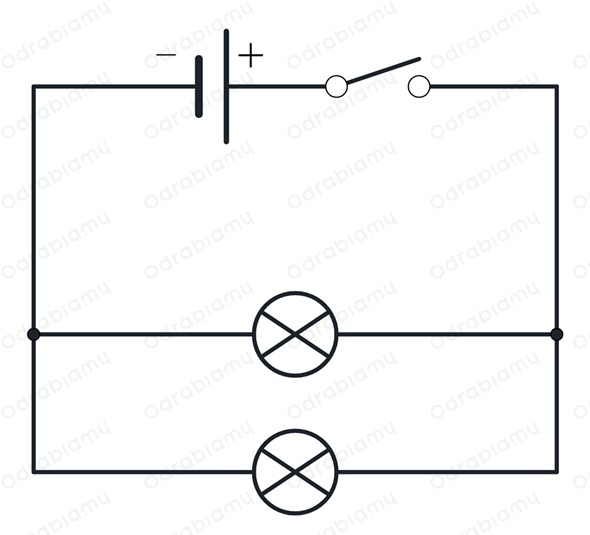

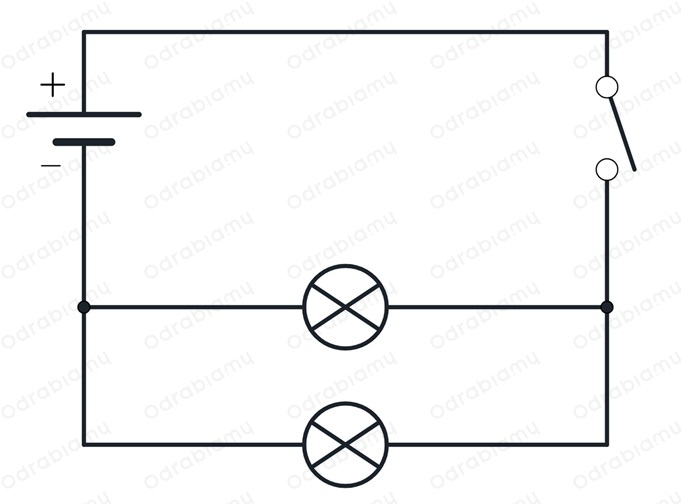

Takie same obwody przedstawiono na schematach: B, C, D. Poniżej znajdują się schematy takich samych układów jak na schemacie A.
