Uzasadnienie:
Naszym zadaniem jest uzupełnienie rysunku poprzez dorysowanie obrazu A'-B' na podstawie biegu promieni z punktów A-B. W pierwszej kolejności skupimy się na narysowaniu obrazu A' punktu A.
Obraz punktu A

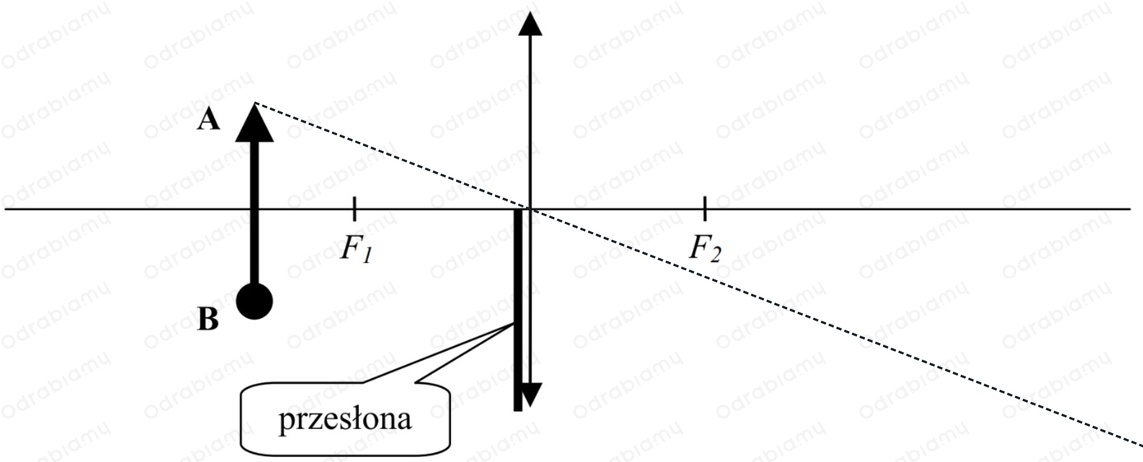

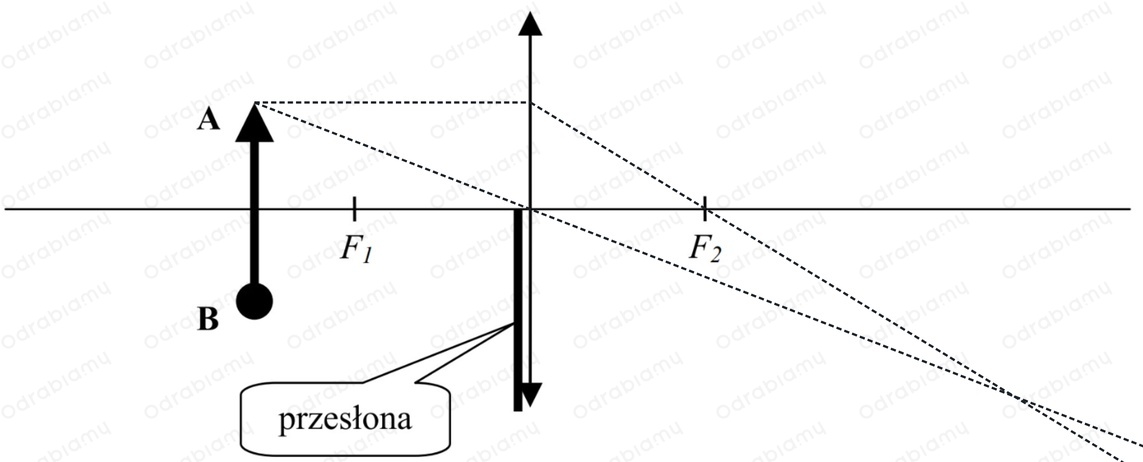

Rysujemy linią przerywaną bieg promienia przechodzącego przez środek soczewki. Zauważmy, że taki promień nie zmienia kierunku ani nie ulega odchyleniu.

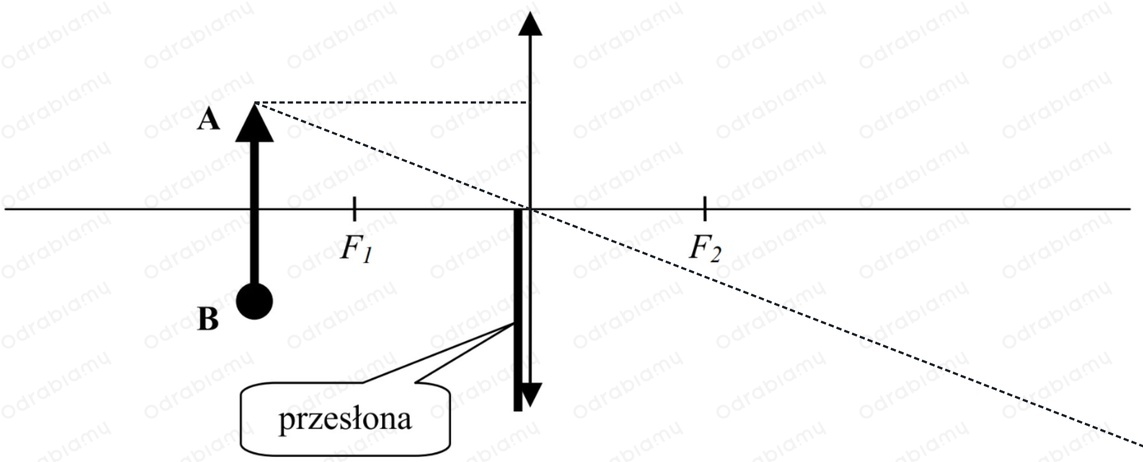

Następnie rysujemy bieg promienia wychodzącego z punktu A, który przed soczewką biegnie równolegle do osi optycznej i pada na soczewkę.

Po przejściu przez soczewkę promień ten przechodzi przez ognisko .

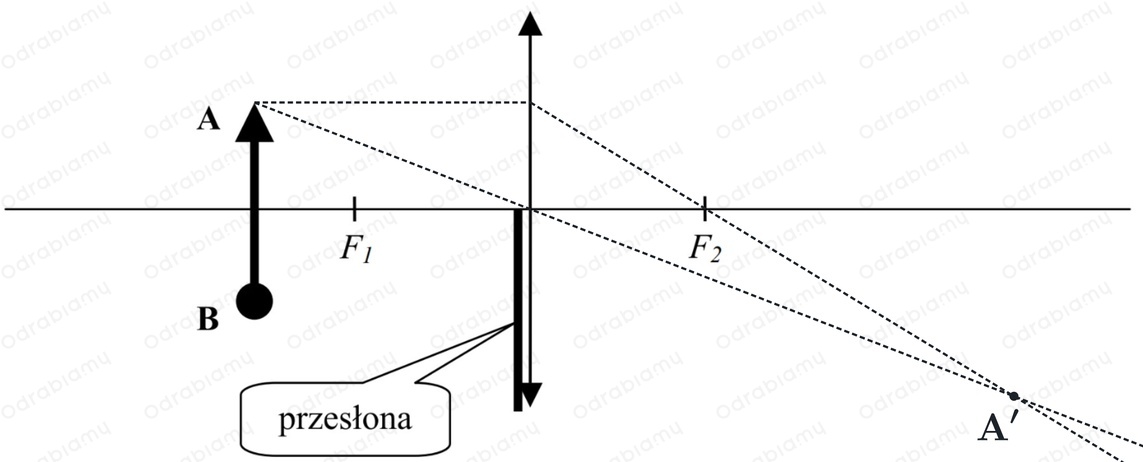

Punkt przecięcia się tych dwóch promieni po przejściu przez soczewkę jest położeniem punktu A', czyli obrazu punktu A.

Teraz przechodzimy do narysowania obrazu punktu B, czyli punktu B'.
Obraz punktu B

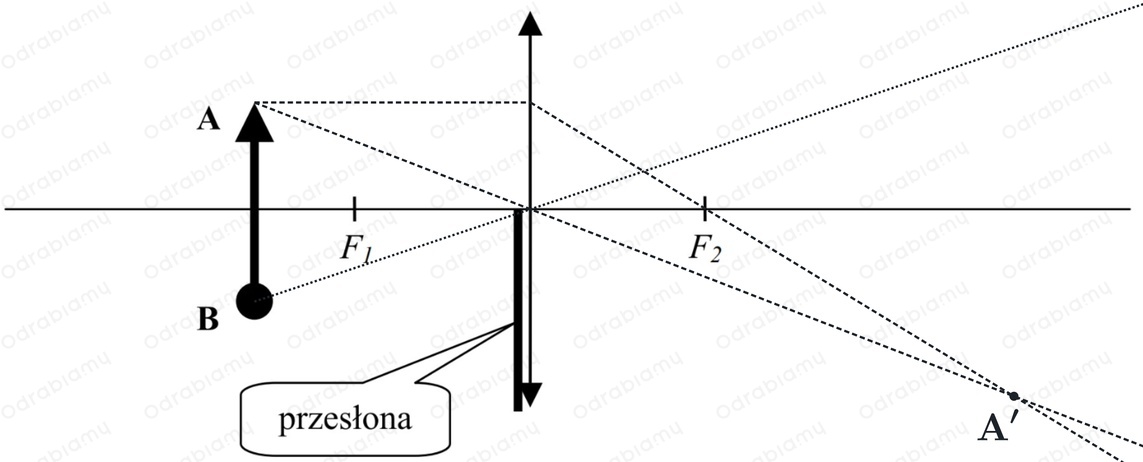

Rysujemy linią przerywaną bieg promienia przechodzącego przez środek soczewki, analogicznie jak w przypadku promienia wychodzącego z punktu A.

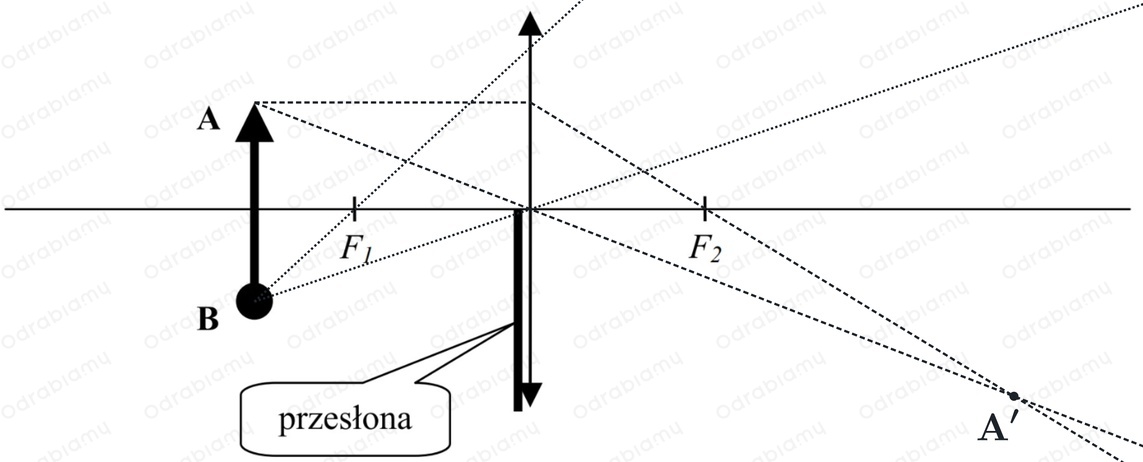

Następnie rysujemy bieg promienia wychodzącego z punktu B, który przed soczewką przechodzi przez ognisko .

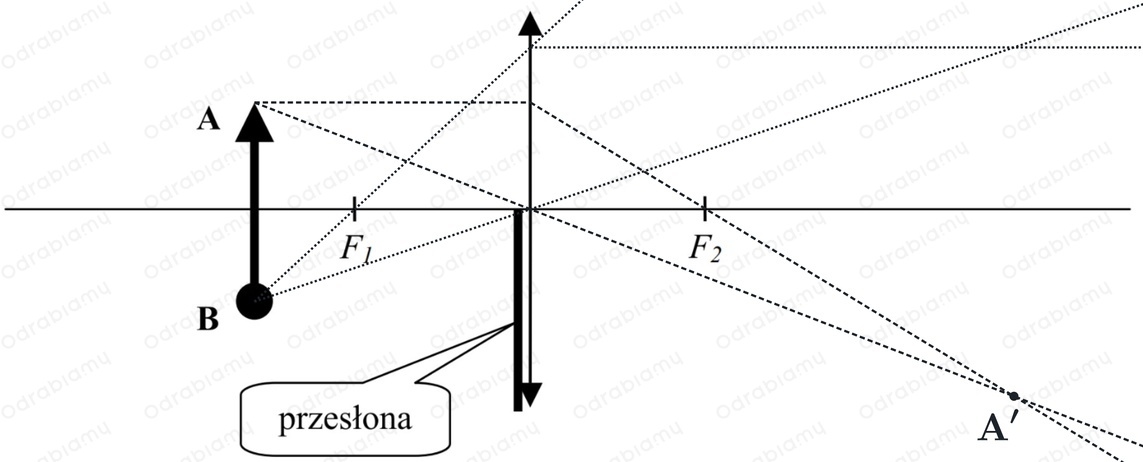

Po przejściu przez soczewkę promień ten ulega załamaniu i dalej biegnie równolegle do osi optycznej.

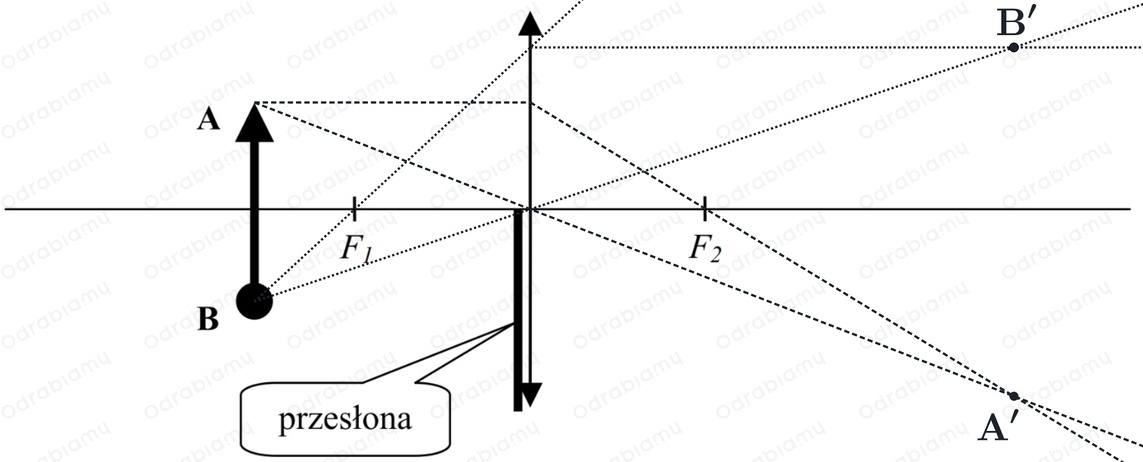

Obraz punktu B wyznacza punkt przecięcia się dwóch narysowanych promieni za soczewką.

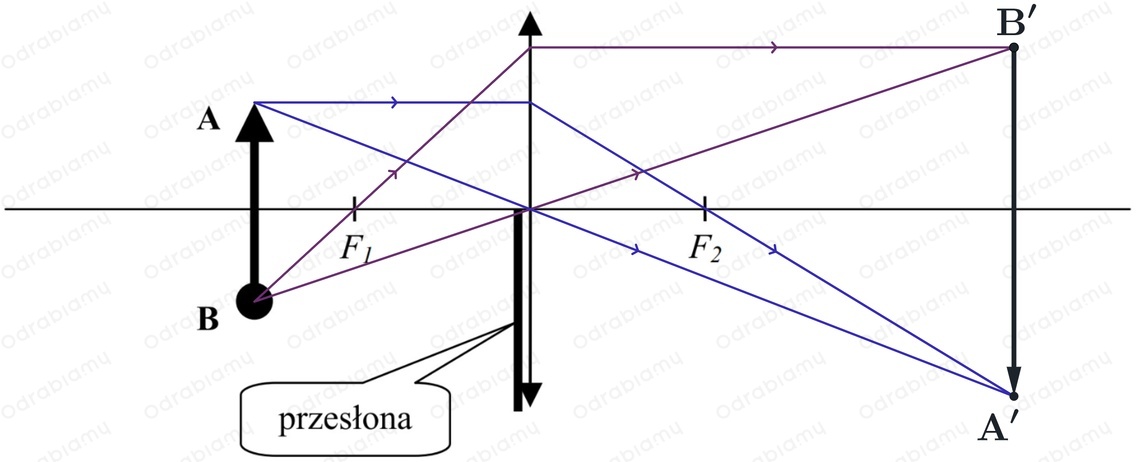

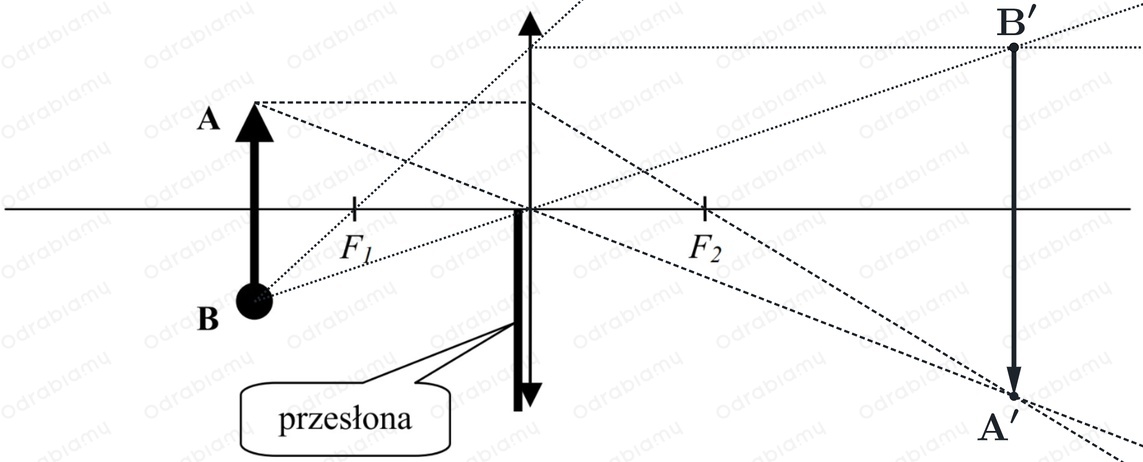

Ostatecznie rysujemy pełną konstrukcję obrazu A'-B':

Odpowiedź:
Rysujemy promienie wychodzące z punktów A i B, a na podstawie punktów przecięcia się wychodzących promieni, rysujemy pełną konstrukcję obrazu A'-B':

Mateusz Bajda
Nauczyciel fizyki
