Uzasadnienie:
Naszym zadaniem jest dorysowanie symboli amperomierza i woltomierza oraz niezbędne połączenia.
Amperomierz mierzy natężenie prądu, czyli sprawdza ile ładunku przepływa przez element w czasie, dlatego amperomierz włącza się szeregowo z badanym elementem (np. żarówką). Prąd, który płynie przez odbiornik, musi w całości przepłynąć przez amperomierz, tylko wtedy miernik pokaże to samo natężenie, które płynie w obwodzie.
Woltomierz mierzy napięcie, czyli różnicę potencjałów między dwoma punktami obwodu, dlatego woltomierz włącza się równolegle do elementu, na którym mierzymy napięcie. Woltomierz musi być podłączony do tych samych dwóch punktów co badany element.

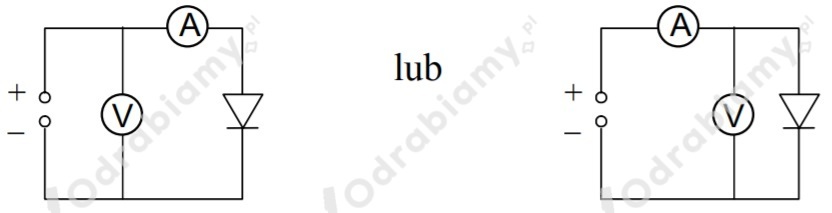

Uzupełniony schemat został zamieszczony poniżej.
Odpowiedź:
Anna Olchowy
Nauczycielka fizyki
