Uzasadnienie:

Naszym zadaniem jest określenie jaki biegun ma magnes w miejscu oznaczonym kółkiem.

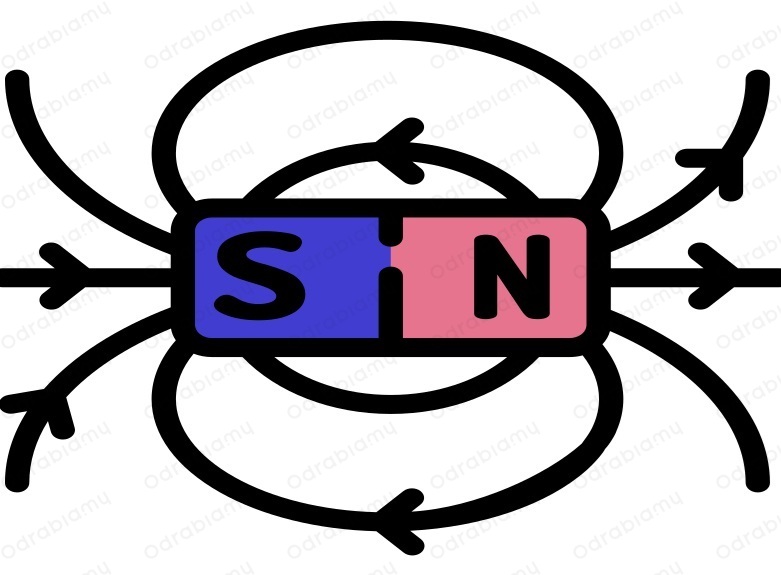

Wykorzystamy fakt, że jednakowe bieguny magnesów odpychają się, a różne się przyciągają oraz to, że igła magnetyczna ustawia się wzdłuż linii pola, biegunem N zgodnie ze zwrotem tej linii. Przypomnijmy sobie jak wyglądają linie pola wokół magnesu sztabkowego:

Wykorzystajmy te informacje aby uzupełnić symbole biegunów magnetycznych. Biegun N igły magnetycznej zawsze pokazuje zwrot linii pola, czyli ustawia się stycznie do linii i jest skierowany tak jak strzałka na liniach pola na rysunku powyżej. Mówiąc w skrócie biegun N igły magnetycznej zawsze wskazuje biegun S magnesu.

Przeanalizujmy teraz poszczególne przypadki:

a) biegun N igły magnetycznej wskazuje biegun S magnesu

b) biegun N igły magnetycznej wskazuje biegun S magnesu, pamiętajmy, że pokazuje go wzdłuż linii pola, jak pokazano na rysunku powyżej

c) biegun N igły magnetycznej wskazuje biegun S magnesu, zatem na przeciwległym końcu magnesu z żółtą kropką będzie biegun N

d) biegun N igły magnetycznej wskazuje biegun S magnesu, pamiętajmy, że pokazuje go wzdłuż linii pola, jak pokazano na rysunku powyżej (jest styczny do linii pola, którą jest "pętelką")

 Odpowiedź:

a) biegun S

b) biegun S

c) biegun N

d) biegun S
