$\mathbf{a})$

 Uzasadnienie:

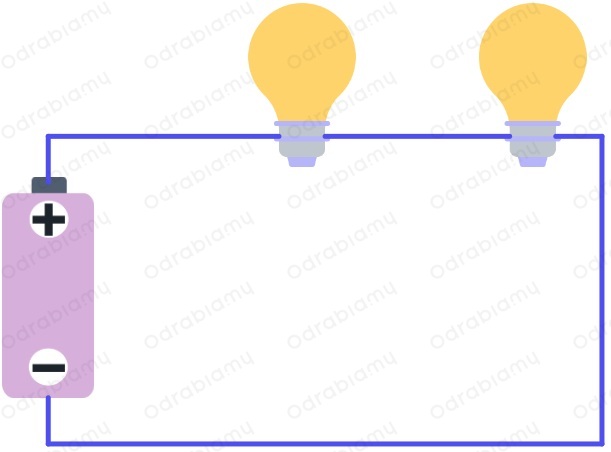

Naszym zadaniem jest narysowanie przewodów od żarówek i baterii, tak aby powstał układ przedstawiony na schemacie. W pierwszym przypadku mamy baterię i dwie żarówki. Zgodnie ze schematem obwodu żarówki połączone są ze sobą szeregowo. Oznacza to, że przewód będzie biegł od plusa baterii do żarówki. Następnie od pierwszej żarówki do drugiej żarówki. Na końcu od drugiej żarówki do minusa baterii.

 Odpowiedź:



$\mathbf{b})$

 Uzasadnienie:

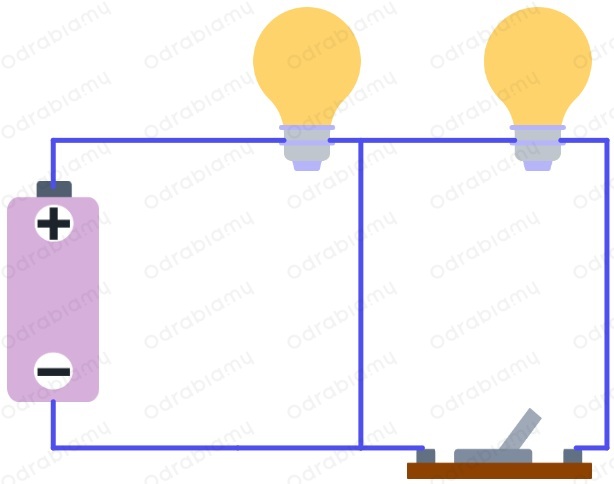

W tym przypadku mamy baterię, dwie żarówki i wyłącznik. Według schematu mamy układ żarówek połączony równolegle, przy czym w tym układzie znajduje się dodatkowy wyłącznik odłączający drugą żarówkę od pierwszej. Wówczas z baterii przewody będą biegły z plusa i minusa do pierwszej żarówki. Następnie z pierwszej żarówki jeden przewód będzie biegł do drugiej żarówki, a drugi przewód będzie biegł do jednego z końców wyłącznika. Na końcu z drugiego końca wyłącznika przewód będzie biegł do drugiej żarówki.

 Odpowiedź:
