Uzasadnienie:

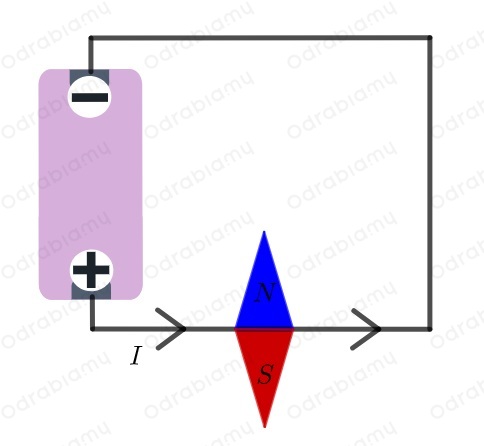

Naszym zadaniem jest narysowanie ustawienia igieł po podłączeniu baterii do przewodu wraz z oznaczeniem biegunów igieł. Zauważmy, że w zadaniu jest tylko jedna igła, ustawiona pod przewodem. Aby określić jak się ustawi, zastosujemy regułę prawej ręki. Aby ją zastosować potrzebujemy wiedzieć, w którą stronę płynie prąd. Umownie prąd płynie od $+$ do $-$, zaznaczamy kierunek przepływu prądu na schemacie. Następnie stosujemy regułę prawej ręki. Przewodnik obejmujemy tak, by odchylony kciuk wskazywał kierunek przepływu prądu, zgięte palce wskazują zwrot linii pola magnetycznego czyli również położenie bieguna N. Nie zapominajmy, że igła znajduje się pod przewodnikiem - jest to istotne w trakcie ustalania jak się obróci. Ustawienie igły po podłączeniu baterii ilustruje rysunek poniżej.

 Odpowiedź:
