Uzasadnienie:
W zależności od odległości przedmiotu od soczewki skupiającej powstają różne typy obrazów. Możemy wyróżnić następujące sytuacje:
1. Przedmiot w odległości większej niż 2f
- Obraz: rzeczywisty, odwrócony, pomniejszony
2. Przedmiot w odległości równej 2f
- Obraz: rzeczywisty, odwrócony, tej samej wielkości
3. Przedmiot między f a 2f
- Obraz: rzeczywisty, odwrócony, powiększony
4. Przedmiot w ognisku
- Obraz: nie powstaje
5. Przedmiot bliżej niż ognisko
- Obraz: pozorny, prosty, powiększony
Widzimy, że tylko w jednym przypadku obraz łączy obie cechy zaobserwowane przez ucznia.
Odpowiedź:
B. W odległości większej niż podwojona ogniskowa.
|
UWAGA! Ten typ zadania jest zadaniem indywidualnym. Oznacza to, że każdy powinien wykonać je samodzielnie. Poniżej przedstawiamy przykładowy sposób jego rozwiązania. |
Uzasadnienie:
Skonstruujemy obraz litery A, który powstanie po przejściu światła przez soczewkę skupiającą. Aby znaleźć obraz danego punktu, należy narysować bieg promieni, które z niego wychodzą i wyznaczyć miejsce ich przecięcia.

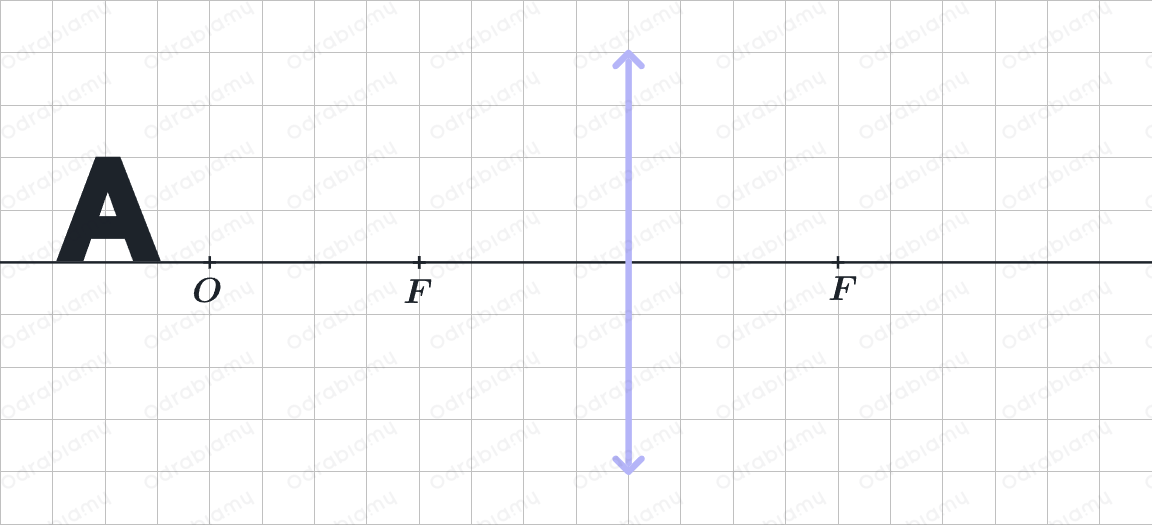

- Rysujemy literę A w odległości od soczewki większej niż podwojona ogniskowa:

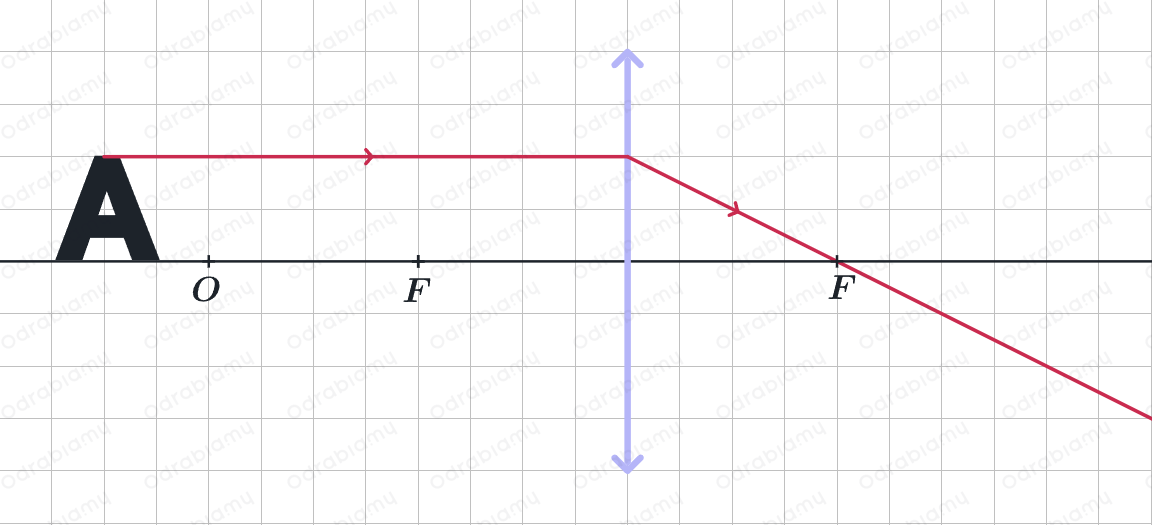

- Pierwszy promień biegnie równolegle do osi optycznej, a po przejściu przez soczewkę, biegnie przez ognisko:
- Drugi promień pada na środek geometryczny soczewki i przechodzi bez zmiany kierunku:

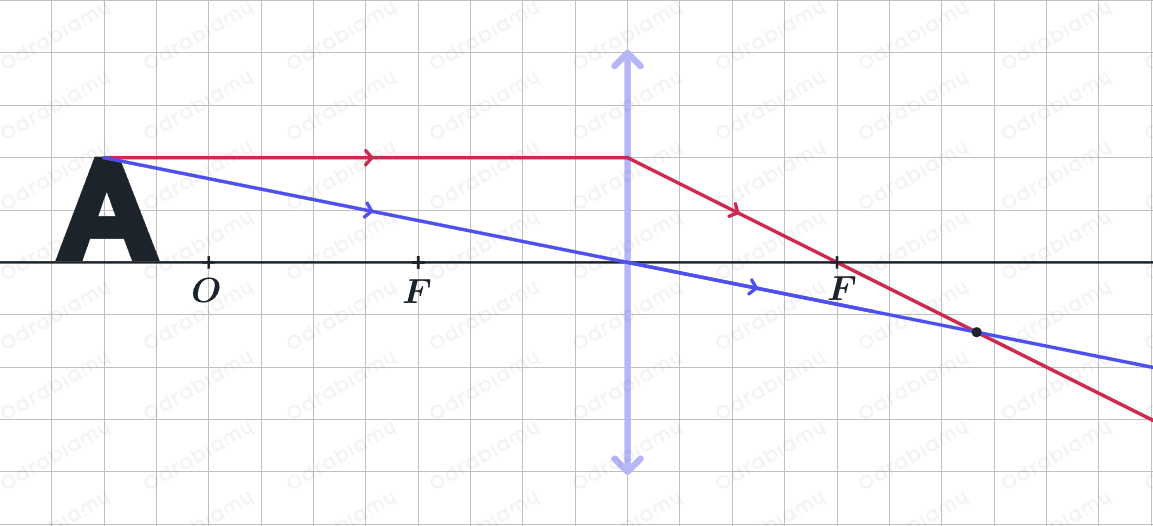

- Zaznaczamy punkt przecięcia promieni, w którym powstanie obraz wierzchołka litery A:
Odpowiedź:

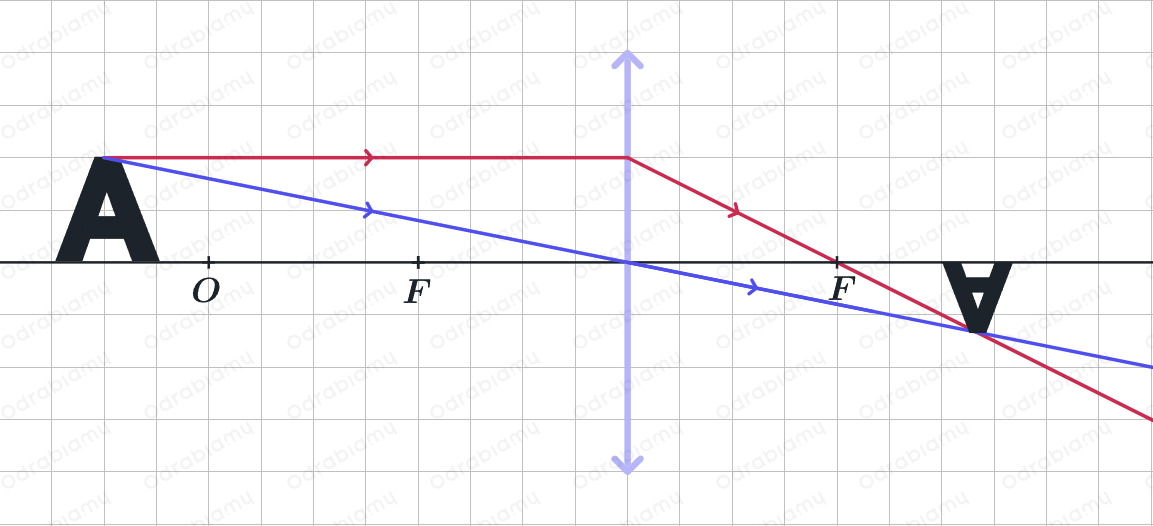

Konstruujemy obraz litery A:
Izabela Wrona
Nauczycielka fizyki
