Dane:
Nasze zadanie jest kilkuczęściowe. Podzielimy więc rozwiązanie na etapy:
- etap I: sporządzenie rysunku obrazującego siły działające na belkę,
- etap II: zapisanie równań opisujących warunki równowagi belki,
- etap III: obliczenie wartości sił, jakimi uchwyty działają na belkę.
Uzasadnienie:
Belka jest zawieszona w taki sposób, że uchwyt UA jest dociskany przez nią do sufitu, więc działa na belkę siłą reakcji o przeciwnym zwrocie - w dół. Natomiast uchwyt UB jest ciągnięty przez belkę w dół, zatem działa na belkę siłą reakcji zwróconą w górę. Ramię siły jest większe od ramienia siły , więc wartość siły przyłożonej w punkcie A będzie mniejsza (zatem wektor będzie krótszy).
Odpowiedź:
Zaznaczamy siły na rysunku:

gdzie:
- siła, z jaką uchwyt działa na belkę w punkcie A,
- siła, z jaką uchwyt działa na belkę w punkcie B.
Uzasadnienie:

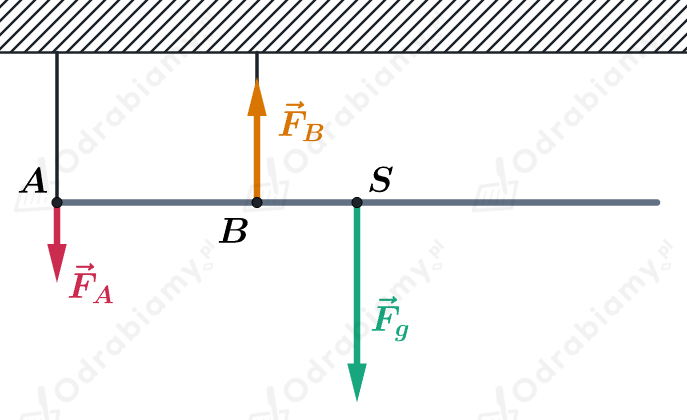

Wykonajmy rysunek pomocniczy do zadania, na którym oznaczymy siły działające na drewnianą belkę:

gdzie:
- ciężar belki.
Belka utrzymywała się nieruchomo, czyli działające na nią siły musiały się równoważyć, zgodnie z pierwszą zasadą dynamiki Newtona dla ruchu postępowego. Warunek ten zapiszemy jako:
gdzie:
- wartość siły ciężkości,
- wartość siły, z jaką uchwyt działa na belkę w punkcie A,
- wartość siły, z jaką uchwyt działa na belkę w punkcie B.
Belka również się nie obracała, co oznacza, że działające na nią momenty sił się równoważyły, zgodnie z pierwszą zasadą dynamiki dla ruchu obrotowego. Moment siły pochodzący od siły ciężkości jest zerowy, ponieważ siła ta jest przyłożona w punkcie będącym środkiem masy, zatem:
gdzie:
- wartość momentu siły pochodzącego od siły działającej w punkcie A,
- wartość momentu siły pochodzącego od siły działającej w punkcie B.
Odpowiedź:
Równania równowagi belki wynikające z I zasady dynamiki dla ruchu obrotowego i postępowego mają postać:
Szukane:
Rozwiązanie:
Do obliczenia wartości sił skorzystamy z równań wyznaczonych w poprzednim etapie.
Znamy odległość pomiędzy uchwytami A i B oraz długość belki. Wiemy, że wartość momentu siły obracającej się bryły sztywnej w przypadku, gdy siła jest prostopadła do ramienia możemy przedstawiamy wzorem:
gdzie:
- wartość momentu siły,
- wartość siły działającej na bryłę sztywną,
- ramię siły.
Zapiszmy momenty sił działające na belkę względem punktu obrotu S. Moment siły pochodzący od siły działającej na belkę w puncie A:
gdzie:
- wartość momentu siły pochodzącego od siły działającej w punkcie A,
- długość ramienia siły działającej w punkcie A,
- wartość siły działającej w punkcie A.
Wiemy, że belka ma długość , a środek jej masy znajduje się w środku belki, czyli w punkcie S. Wówczas odległość punktu S od punktu A odpowiada połowie długości belki:
gdzie:
- długość belki.
Moment siły pochodzący od siły działającej na belkę w punkcie B będzie miał postać:
gdzie:
- wartość momentu siły pochodzącego od siły działającej w punkcie B,
- długość ramienia siły działającej w punkcie B,
- wartość siły działającej w punkcie B.
Z rysunku zamieszczonego w zadaniu wynika, że:
gdzie:
- odległość pomiędzy punktami A i B.
Oznacza to, że długość ramienia siły działającej w punkcie B ma postać:
Wartość momentu siły ciężkości będzie zerowa, ponieważ siła ta jest przyłożona w punkcie S:
Zgodnie z regułą śruby prawoskrętnej oraz I zasady dynamiki Newtona dla ruchu obrotowego otrzymujemy równanie, z którego wyznaczamy wartość siły działającej na belkę w punkcie A:
Korzystając z I zasady dynamiki Newtona dla ruchu postępowego zapisujemy równanie równowagi sił.
Stąd:
Obliczmy wartość siły przyłożonej w punkcie B:
Obliczmy wartość siły przyłożonej w punkcie A:
Odpowiedź: Siła, z jaką uchwyt działa na belkę w punkcie A ma wartość 60 N, a w punkcie B 180 N.
Izabela Wrona
Nauczycielka fizyki
