Uzasadnienie:

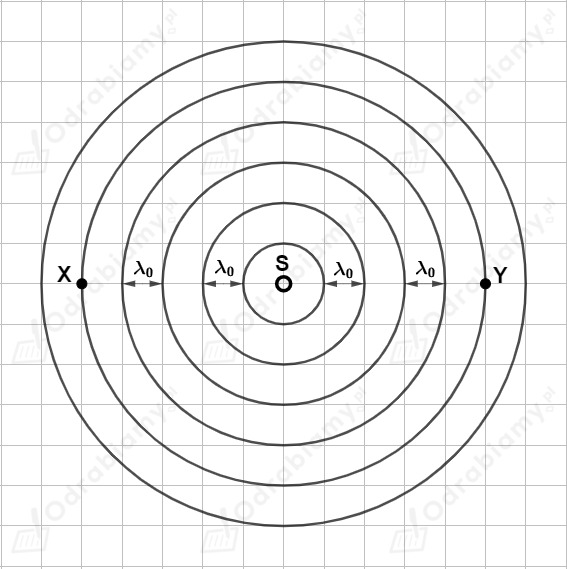

Rysunek przestawiający rozchodzenie się fal od nieruchomego źródła.

Kolejne fale emitowane przez źródło przyjmują kształt okręgów o zwiększających się promieniach wraz z upływającym czasem.

Zaczynamy od narysowania fali najstarszej - jest to okrąg o największym promieniu. Środek tego okręgu znajduje się w początkowym położeniu źródła S. Kolejne okręgi mają stopniowo zmniejszające się promienie, a ich środki przemieszczają się o ustaloną odległość (odległość ta zależy od szybkości, z jaką porusza się źródło) w kierunku ruchu źródła S. Fala wysłana przez źródło najpóźniej to okrąg o najmniejszym promieniu.

Długości fal docierających do odbiorcy Y zmniejszają się, a długości fal docierających do odbiorcy X są rozciągnięte.

 Odpowiedź:

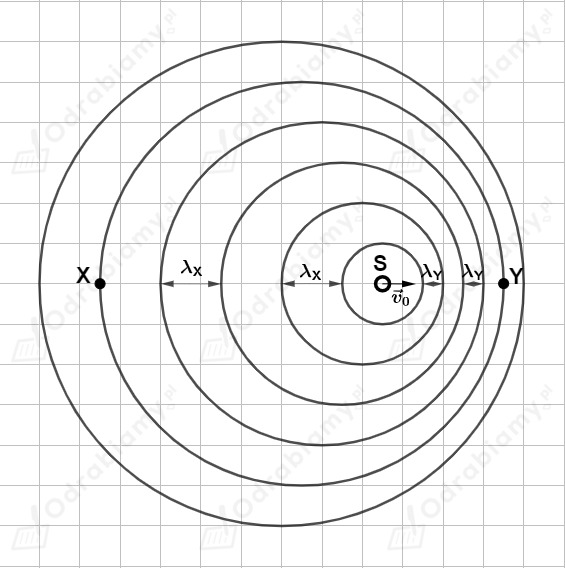

Rysunek przedstawiający rozchodzenie się fal od poruszającego się źródła wykonujemy w identycznej skali, co pierwotny rysunek.
