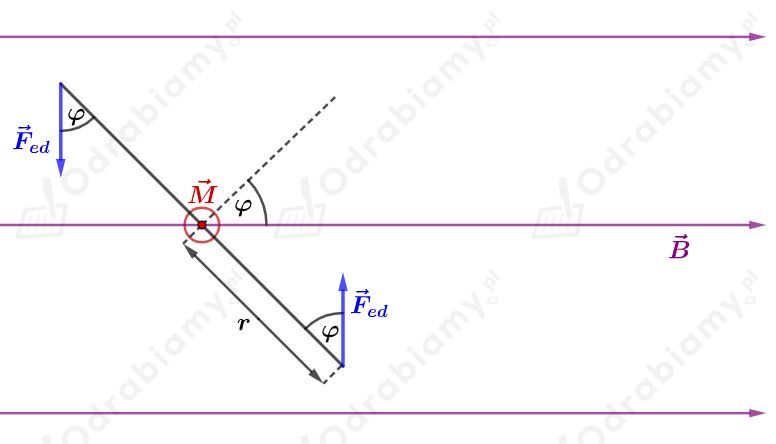

Ramkę podczas obrotu możemy przedstawić tak jak na poniższym rysunku:

Siłę elektrodynamiczną $F_{\text{ed}}$   wyrażamy jako:

$F_{\text{ed}}=B\cdot I\cdot l$

$B-\text{indukcja pola magnetycznego}$

$I-\text{natęz˙enie prądu płynącego w ramce}$

$l-\text{długosˊcˊ boku ramki}$



Moment siły $M_{\text{b}}$   działający na jeden bok ramki wyrazimy jako:

$M_{\text{b}}=r\cdot F_{\text{ed}}\cdot \sin \phi$

$r-\text{ramię siły}$

$F_{\text{ed}}-\text{siła elektrodynamiczna działająca na bok ramki}$

$\phi -\text{kąt między ramieniem siły, a wektorem siły}$

$M_{\text{b}}=r\cdot B\cdot I\cdot l\cdot \sin \phi$



Moment siły powodujący obrót ramki będzie równy sumie momentów pochodzących od pierwszej i drugiej siły elektrodynamicznej.

$M_1=M_{\text{b}}+M_{\text{b}}=2M_{\text{b}}$

$M_1=2\cdot r\cdot B\cdot I\cdot l\cdot \sin \phi$

Pole powierzchni ramki wyrazimy jako:

$S=2r\cdot l$

Zatem:

$M_1=S\cdot B\cdot I\cdot \sin \phi$

$M_1=I\cdot S\cdot B\cdot \sin \phi$
