Konstrukcję wykonujemy na jednym rysunku i kilku krokach.

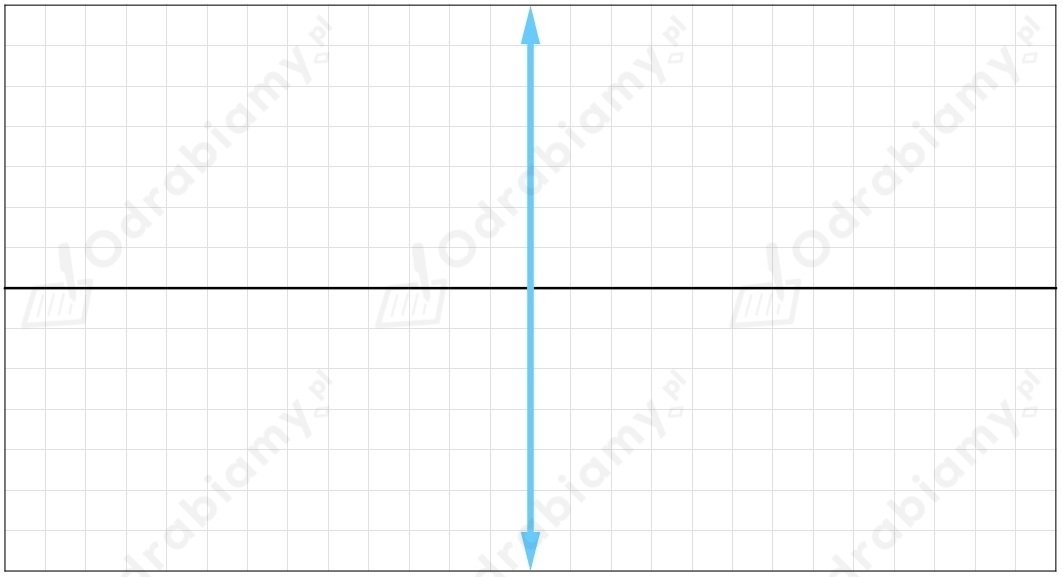

1) Zacznijmy od narysowania osi optycznej oraz soczewki skupiającej.

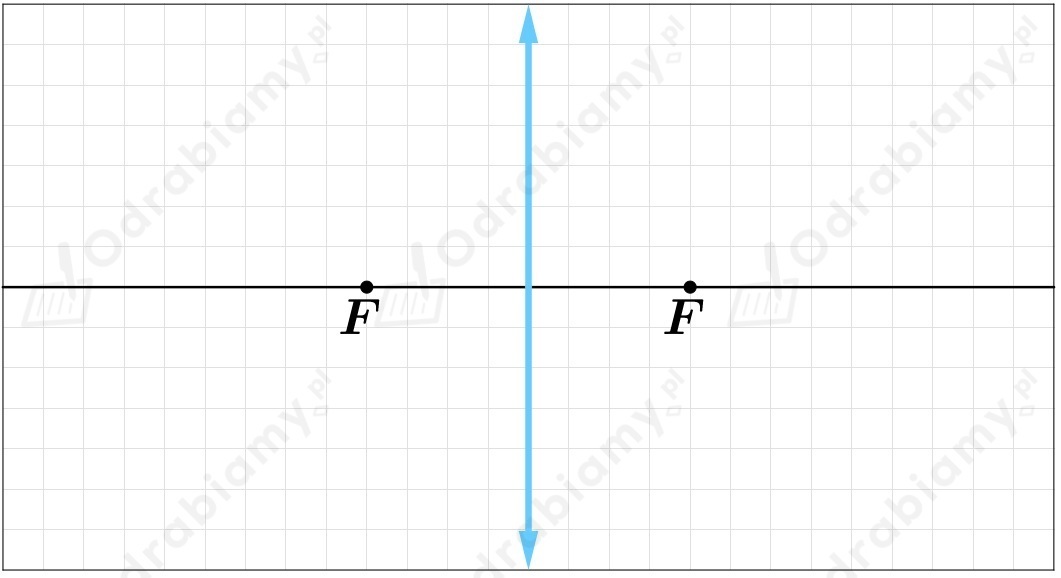

2) Następnie zaznaczmy ogniska tej soczewki. Wiemy, że ogniskowa wynosi 2 cm, czyli:

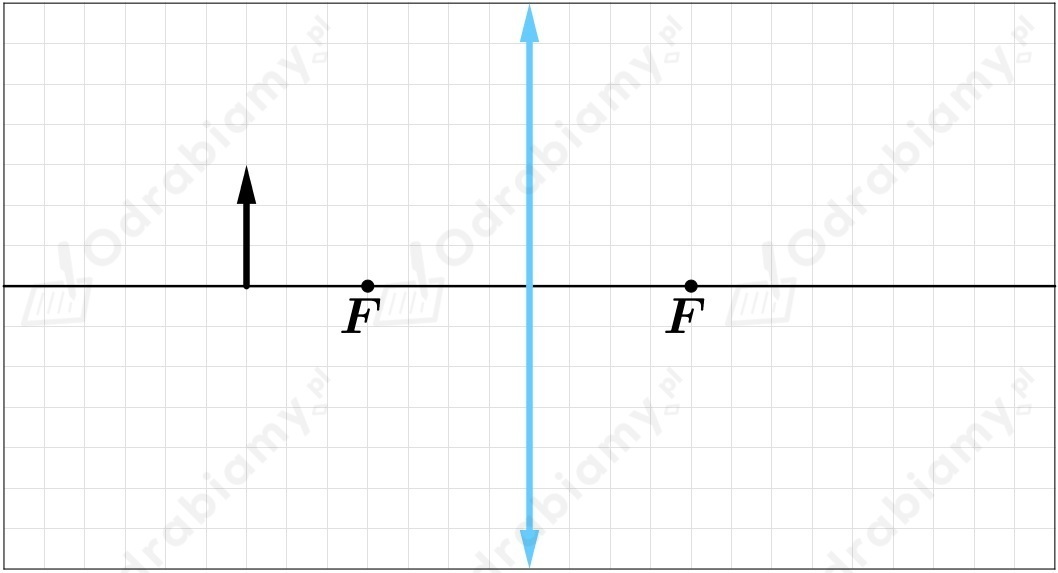

3) W kolejnym kroku w odległości 3,5 cm od soczewki rysujemy przedmiot (strzałkę) o wysokości 1,5 cm:

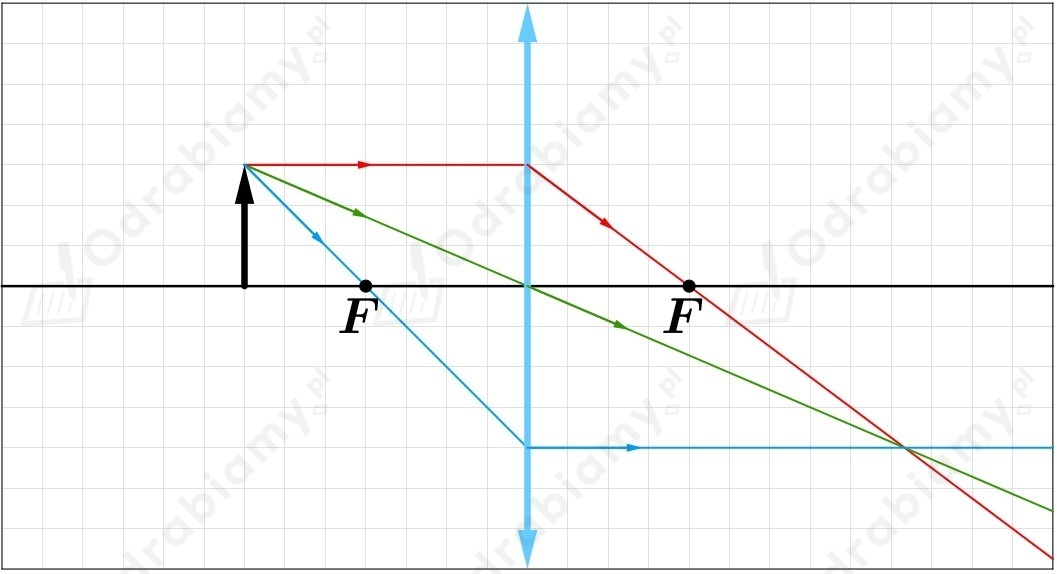

4) Z wierzchołka strzałki wyprowadzamy trzy promienie: równoległy do osi optycznej, padający na środek soczewki oraz przechodzący przez ognisko.

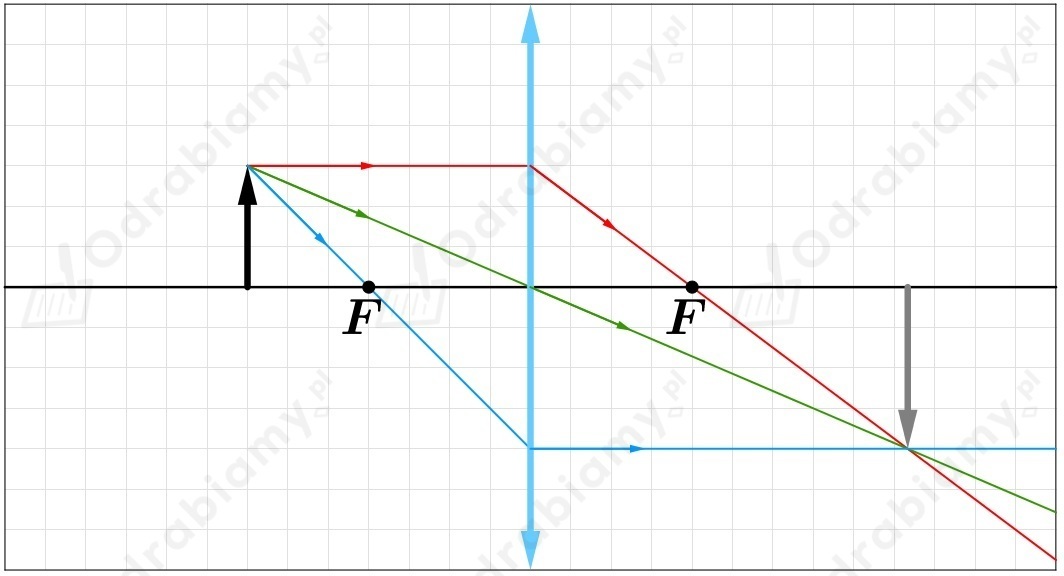

5) Punkt przecięcia się promieni jest wierzchołkiem strzałki będącej obraz. Narysujmy ją i tym samym zakończymy tą konstrukcję:
Ewelina Wysopal
Nauczycielka fizyki
