a)

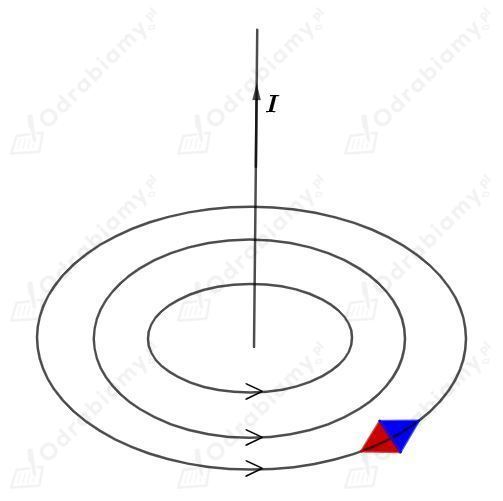

Linie wokół przewodnika liniowego mają kształt współśrodkowych okręgów leżących w płaszczyźnie prostopadłej do osi przewodnika. Zwrot tych linii wyznaczamy korzystając z reguły prawej ręki.



Igła magnetyczna ustawi się stycznie do linii pola i zgodnie z ich zwrotem. Kolorem niebieskim oznaczono północny biegun magnetyczny, a kolorem czerwonym południowy biegun magnetyczny igły.



b)

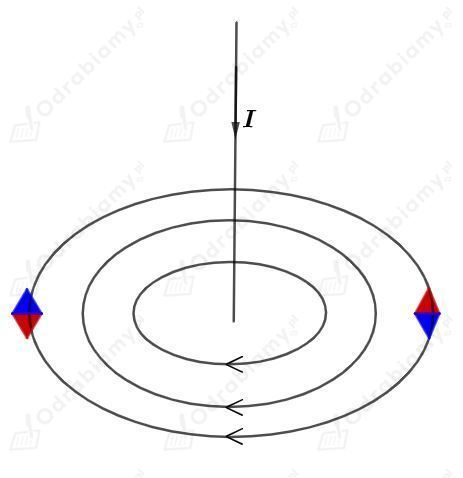

Dzięki położeniu igły magnetycznej znamy zwrot linii pola magnetycznego. Kierunek przepływu prądu w przewodniku wyznaczymy korzystając z reguły prawej ręki.
