PRZYKŁAD 1: układ u góry z lewej strony.

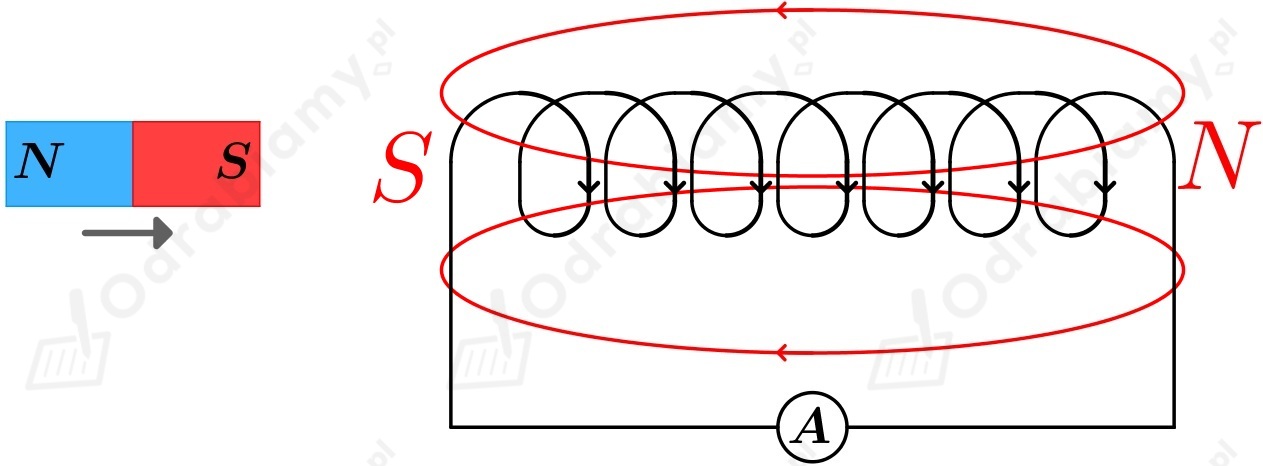

Korzystając z reguły prawej ręki wyznaczamy kierunek linii pola magnetycznego wokół zwojnicy:
Zauważmy, że pola magnetyczne pochodzące od zwojnicy i magnesu zwrócone są do siebie tymi samymi biegunami - S. Zgodnie z regułą Lentza zwojnica musi wyidukować pole przeciwdziałające przyczynie, która je wytworzyła czyli skoro wytworzyła pole zwrócone biegunem S w stronę bieguna S magnesu to magnes musiał być zbliżany do zwojnicy:
PRZYKŁAD 2: układ u góry z prawej strony.

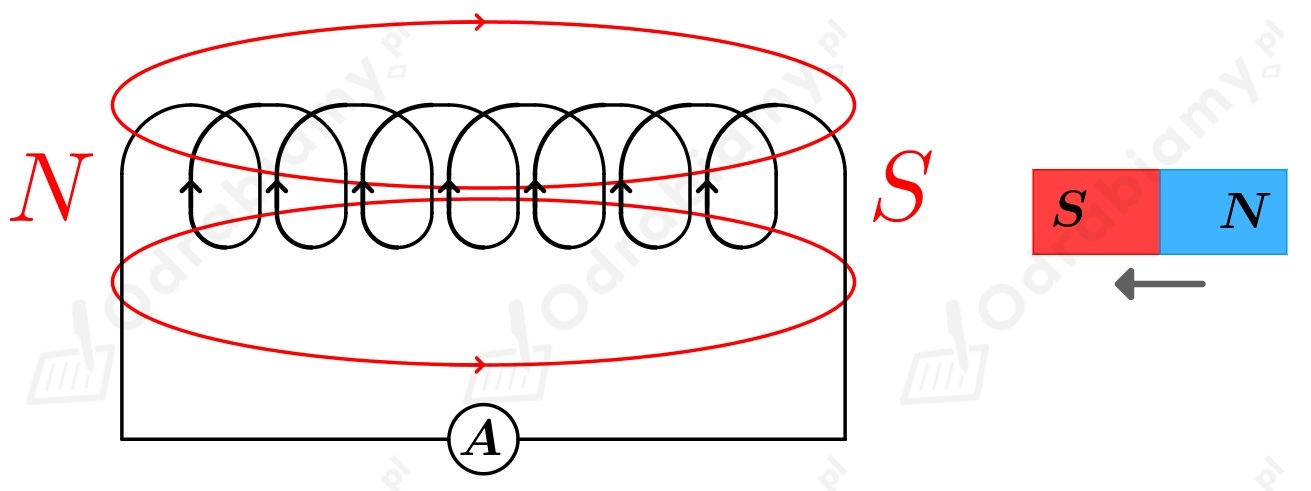

Korzystając z reguły prawej ręki wyznaczamy kierunek linii pola magnetycznego wokół zwojnicy:
Zauważmy, że pola magnetyczne pochodzące od zwojnicy i magnesu zwrócone są do siebie tymi samymi biegunami - N. Zgodnie z regułą Lentza magnes był zbliżany do zwojnicy:
PRZYKŁAD 3: układ na dole z lewej strony.
Korzystając z reguły prawej ręki wyznaczamy kierunek linii pola magnetycznego wokół zwojnicy. Ponownie otrzymujemy, że pola magnetyczne pochodzące od zwojnicy i magnesu zwrócone są do siebie tymi samymi biegunami - S. Wówczas magnes jest zbliżany do zwojnicy:
PRZYKŁAD 4: układ na dole z prawej strony.

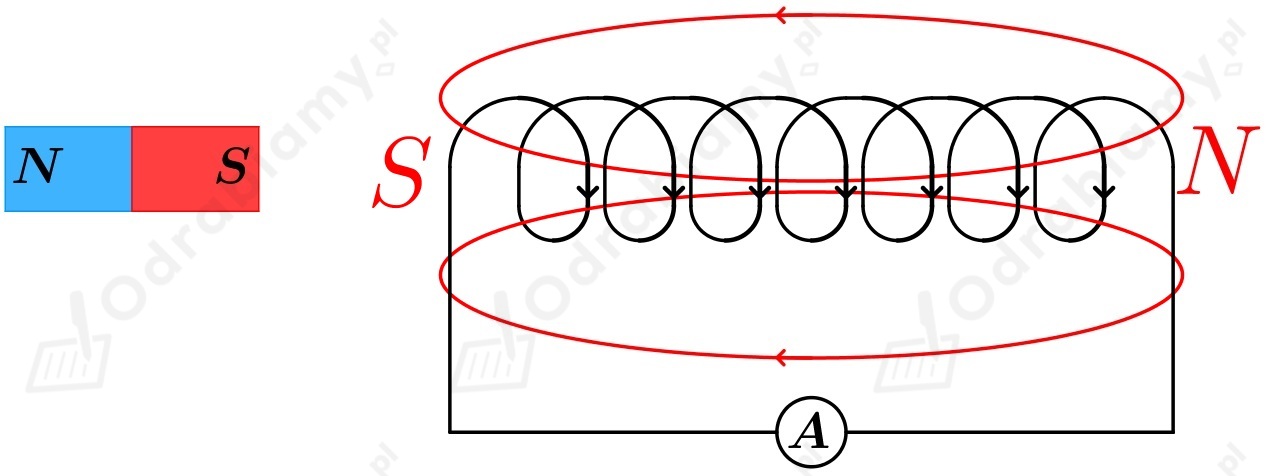

Korzystając z reguły prawej ręki wyznaczamy kierunek linii pola magnetycznego wokół zwojnicy. Ponownie otrzymujemy, że pola magnetyczne pochodzące od zwojnicy i magnesu zwrócone są do siebie tymi samymi biegunami - S. Wówczas magnes jest zbliżany do zwojnicy:
