$\mathbf{a})$

 Uzasadnienie:

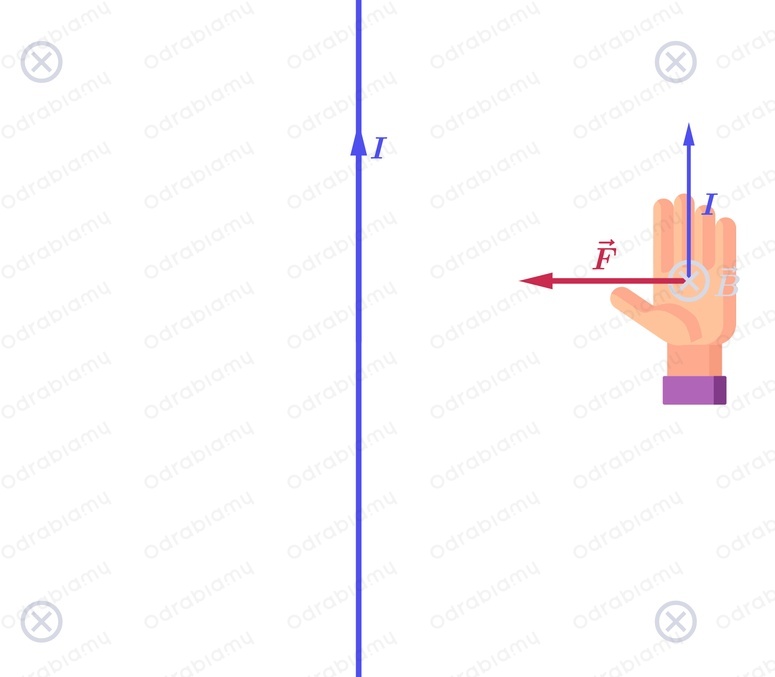

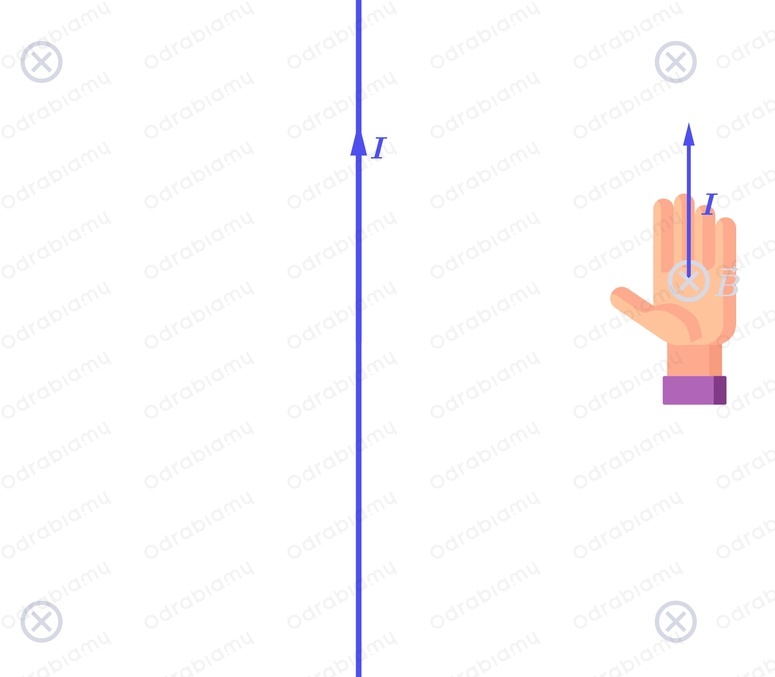

Z rysunku odczytujemy, że prąd płynący przez przewodnik ma kierunek pionowy, a zwrot w górę. Dodatkowo, z oznaczenia na rysunku wyciągamy wniosek, że linie pola magnetycznego są zwrócone za kartkę. Zatem zgodnie z regułą lewej ręki układamy cztery wyciągnięte palce zgodnie z kierunkiem przepływu prądu, czyli do góry, a wnętrze dłoni układamy tak, aby linie pola magnetycznego na nią padały, czyli wewnętrzną stroną przed kartkę.

Wówczas zwrot i kierunek siły elektrodynamicznej działającej na przewodnik z prądem przedstawi nam wyciągnięty kciuk. W tym przypadku kierunek siły jest poziomy, a zwrot w lewo.

 Odpowiedź:

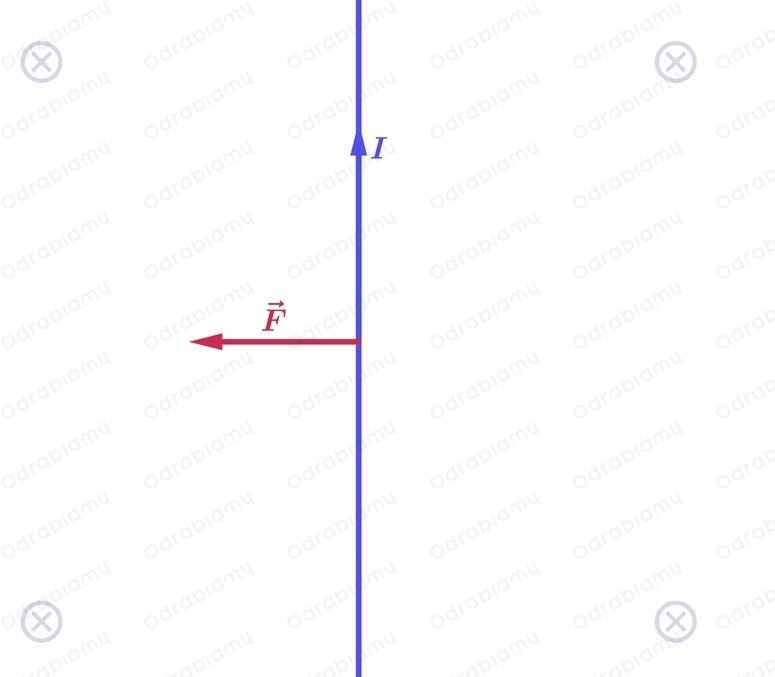

Zgodnie z regułą lewej ręki siła skierowana jest poziomo (prostopadle do przewodu) i zwrócona w lewą stronę:



$\mathbf{b})$

 Uzasadnienie:

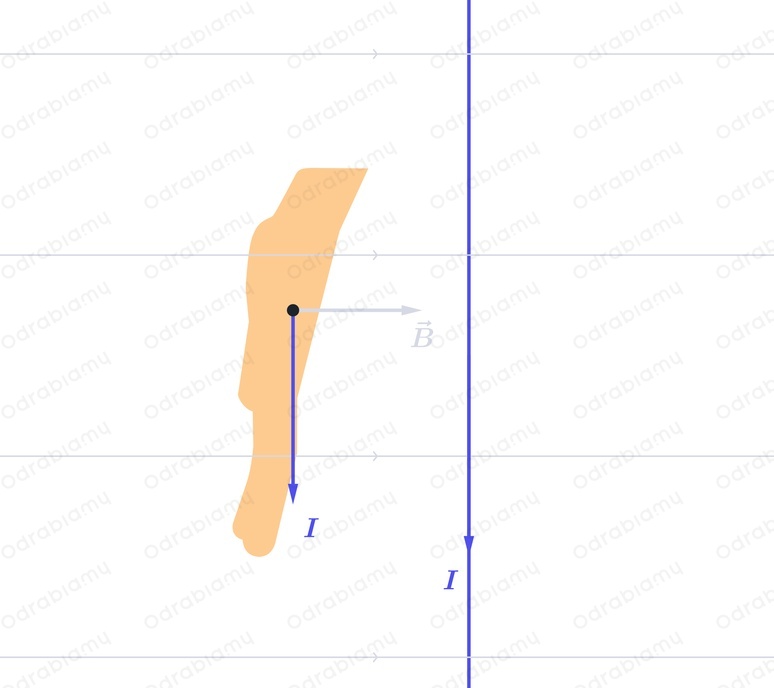

Z rysunku odczytujemy, że prąd płynący przez przewodnik ma kierunek pionowy, a zwrot w dół. Dodatkowo, z oznaczenia na rysunku wyciągamy wniosek, że linie pola magnetycznego są zwrócone w prawo. Zatem zgodnie z regułą lewej ręki układamy cztery wyciągnięte palce zgodnie z kierunkiem przepływu prądu, czyli do dołu, a wnętrze dłoni układamy tak, aby linie pola magnetycznego na nią padały, czyli wewnętrzna strona dłoni musi być zwrócona w lewo.

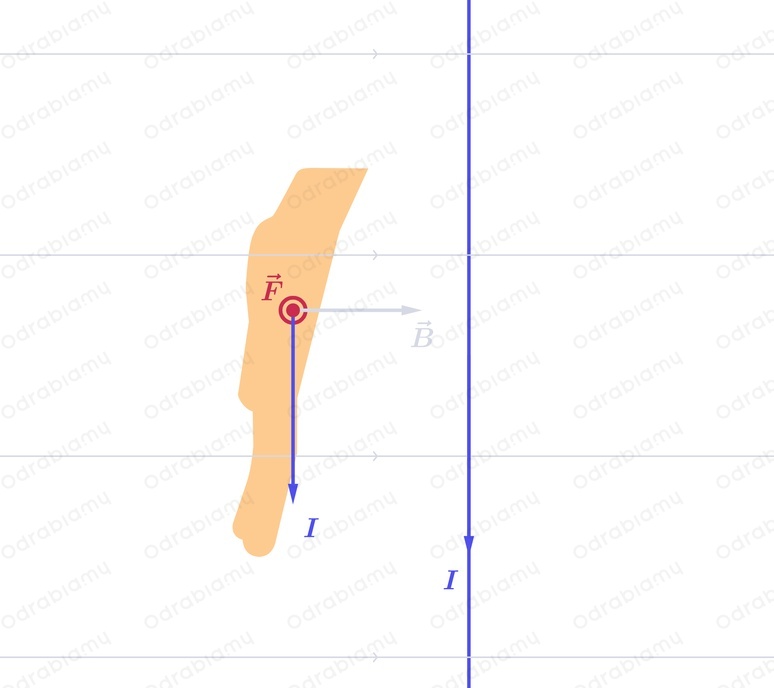

Wówczas zwrot i kierunek siły elektrodynamicznej działającej na przewodnik z prądem przedstawi nam wyciągnięty kciuk. W tym przypadku siła jest skierowana przed kartkę co oznaczamy jako kropkę z narysowanym wokół niej okręgiem.

 Odpowiedź:

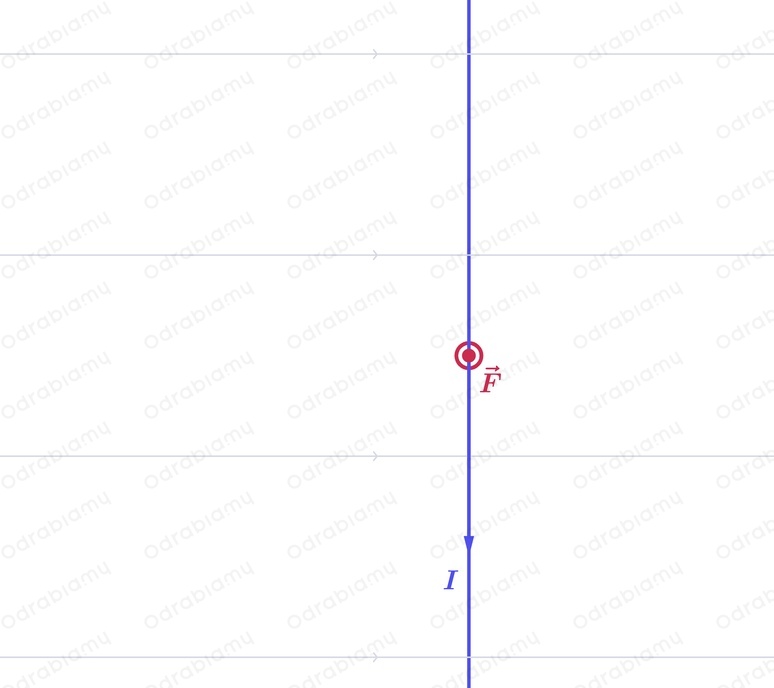

Zgodnie z regułą lewej ręki siła skierowana jest prostopadle do powierzchni kartki i zwrócona przed kartkę:



$\mathbf{c})$

 Uzasadnienie:

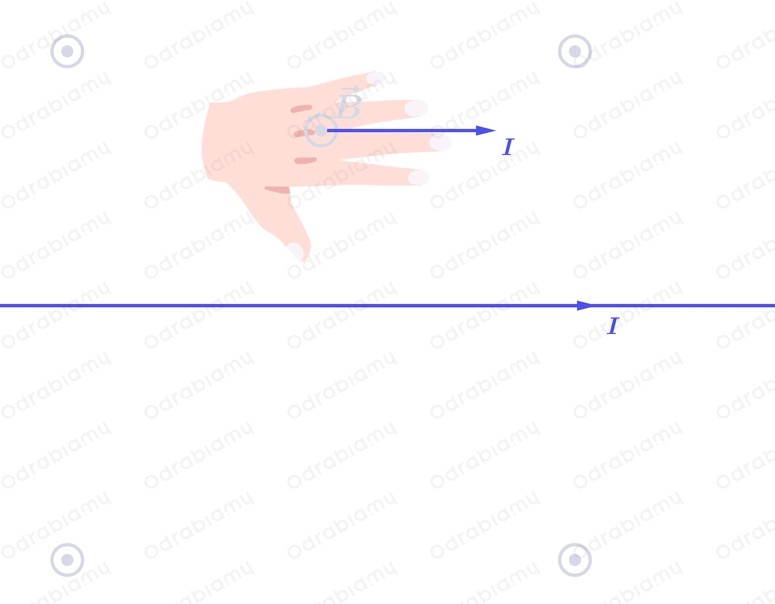

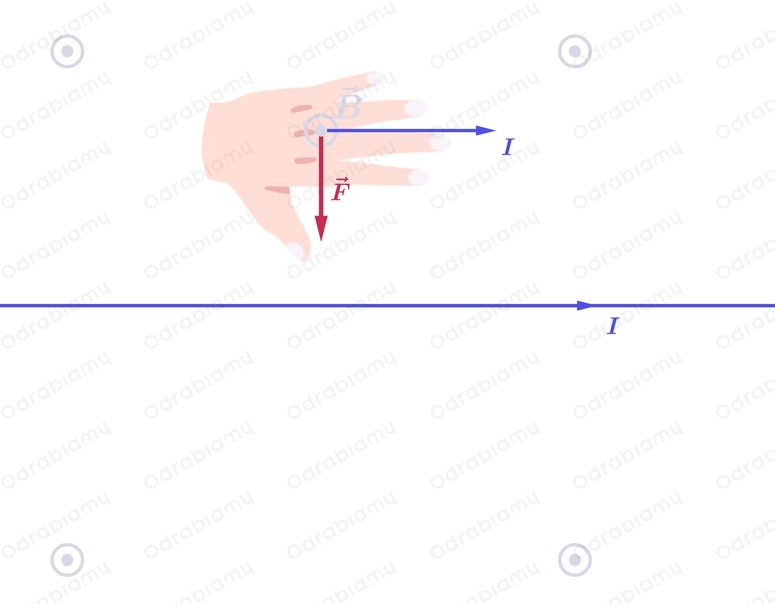

Z rysunku odczytujemy, że prąd płynący przez przewodnik ma kierunek poziomy, a zwrot w prawo. Dodatkowo, z oznaczenia na rysunku wyciągamy wniosek, że linie pola magnetycznego są zwrócone przed kartkę. Zatem zgodnie z regułą lewej ręki układamy cztery wyciągnięte palce zgodnie z kierunkiem przepływu prądu, czyli w prawo, a wnętrze dłoni układamy tak, aby linie pola magnetycznego na nią padały, czyli układamy wewnętrzną stronę dłoni za kartkę.

Wówczas zwrot i kierunek siły elektrodynamicznej działającej na przewodnik z prądem przedstawi nam wyciągnięty kciuk. W tym przypadku kierunek siły jest pionowy, a zwrot w dół.

 Odpowiedź:

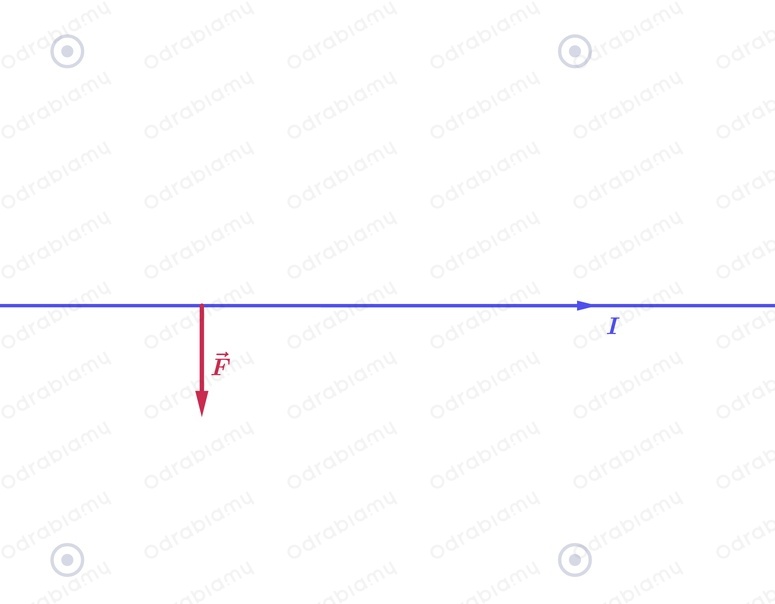

Zgodnie z regułą lewej ręki siła skierowana jest pionowo (prostopadle do przewodnika) i zwrócona w dół:



$\mathbf{d})$

 Uzasadnienie:

Z rysunku odczytujemy, że prąd płynący przez przewodnik ma kierunek pionowy, a zwrot w dół. Dodatkowo, z oznaczenia na rysunku wyciągamy wniosek, że linie pola magnetycznego są zwrócone w tym samym kierunku co przepływ prądu. Zatem linie pola magnetycznego i kierunek przepływu prądu są ustawione równolegle do siebie. Wyciągamy z tego wniosek, że na przewodnik nie działa siła.

 Odpowiedź:

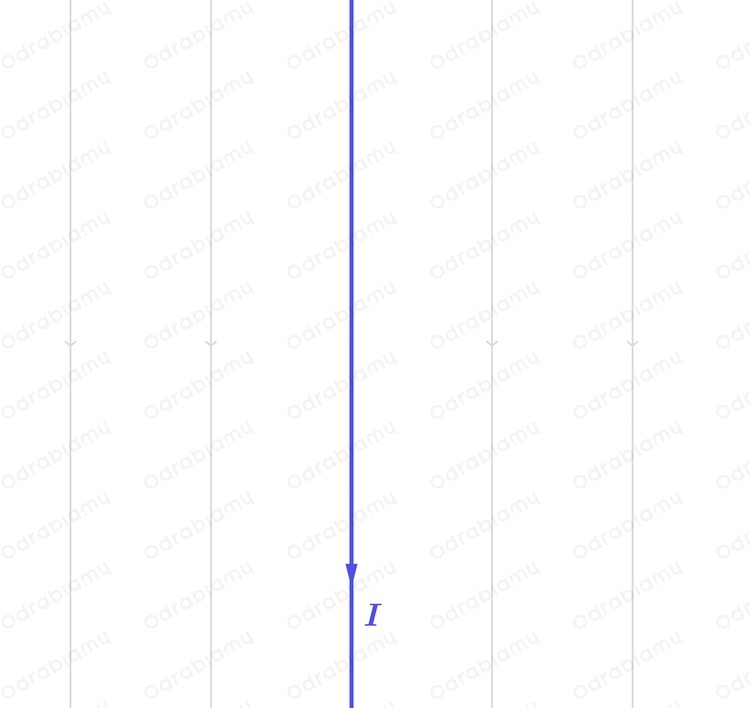

Linie pola magnetycznego są równoległe do przewodnika, czyli siła nie działa:



$\mathbf{e})$

 Uzasadnienie:

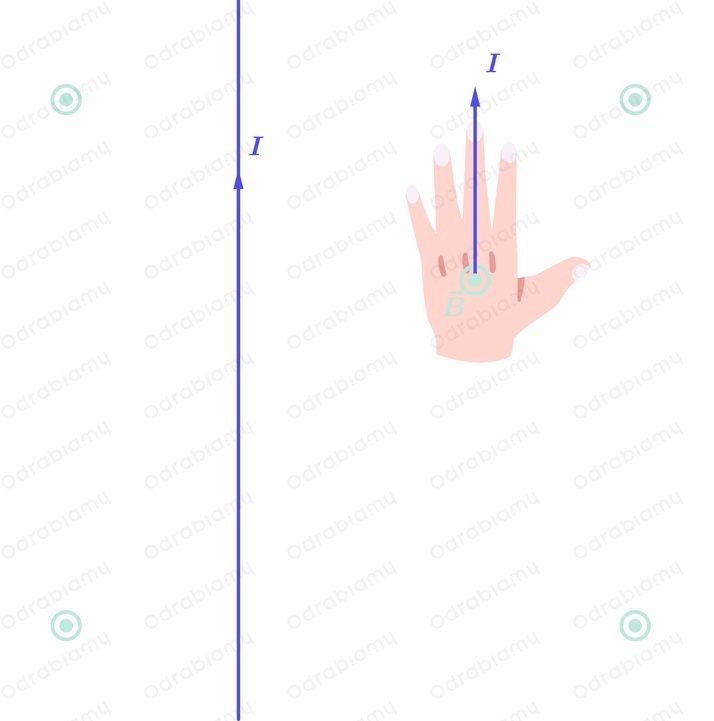

Z rysunku odczytujemy, że prąd płynący przez przewodnik ma kierunek pionowy, a zwrot w górę. Dodatkowo, z oznaczenia na rysunku wyciągamy wniosek, że linie pola magnetycznego są zwrócone przed kartkę. Zatem zgodnie z regułą lewej ręki układamy cztery wyciągnięte palce zgodnie z kierunkiem przepływu prądu, czyli w gorę, a wnętrze dłoni układamy tak, aby linie pola magnetycznego na nią padały, czyli wewnętrzną stronę dłoni kierujemy za kartkę.

Wówczas zwrot i kierunek siły elektrodynamicznej działającej na przewodnik z prądem przedstawi nam wyciągnięty kciuk. W tym przypadku kierunek siły jest poziomy, a zwrot w prawo.

 Odpowiedź:

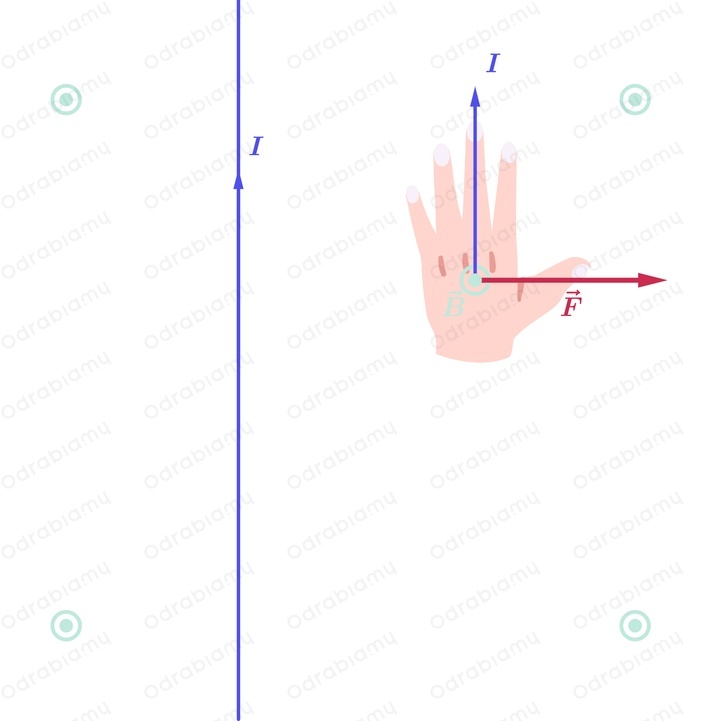

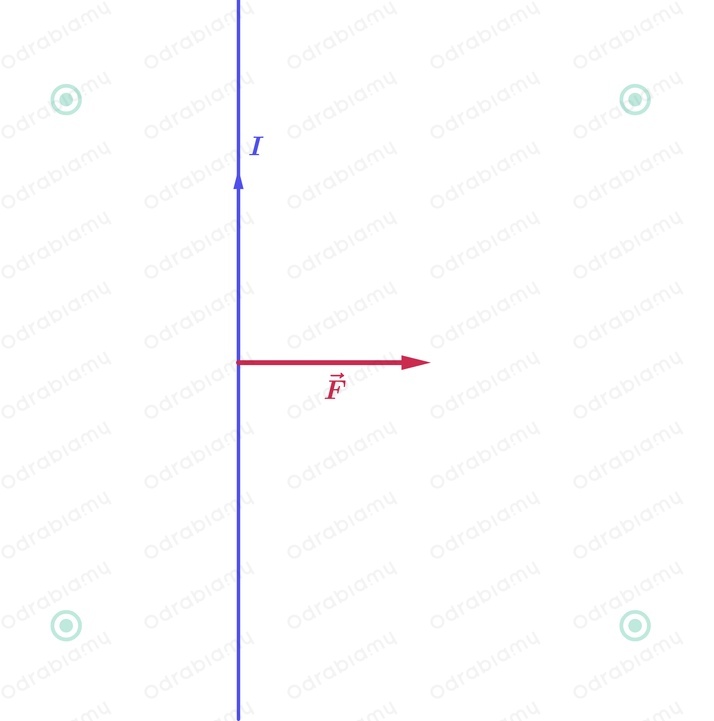

Zgodnie z regułą lewej ręki siła skierowana jest poziomo i zwrócona w prawo:



$\mathbf{f})$

 Uzasadnienie:

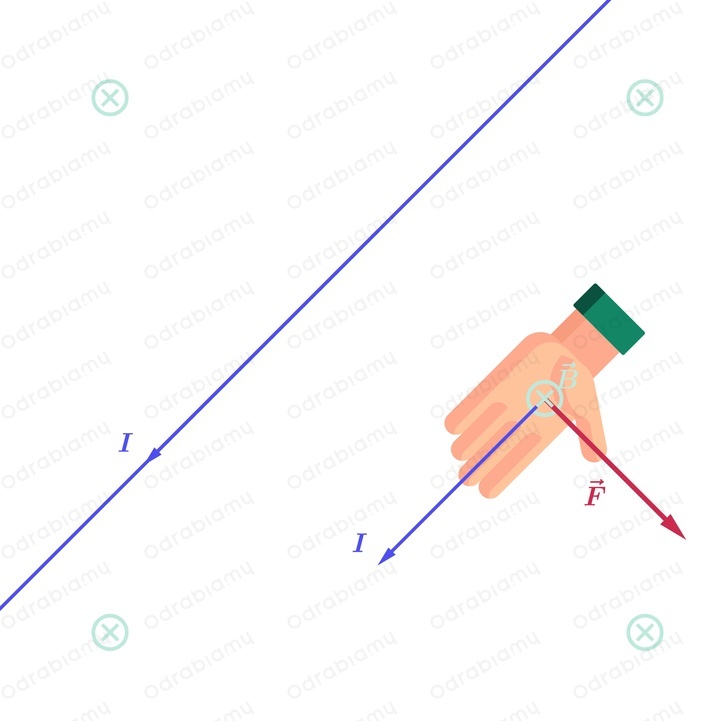

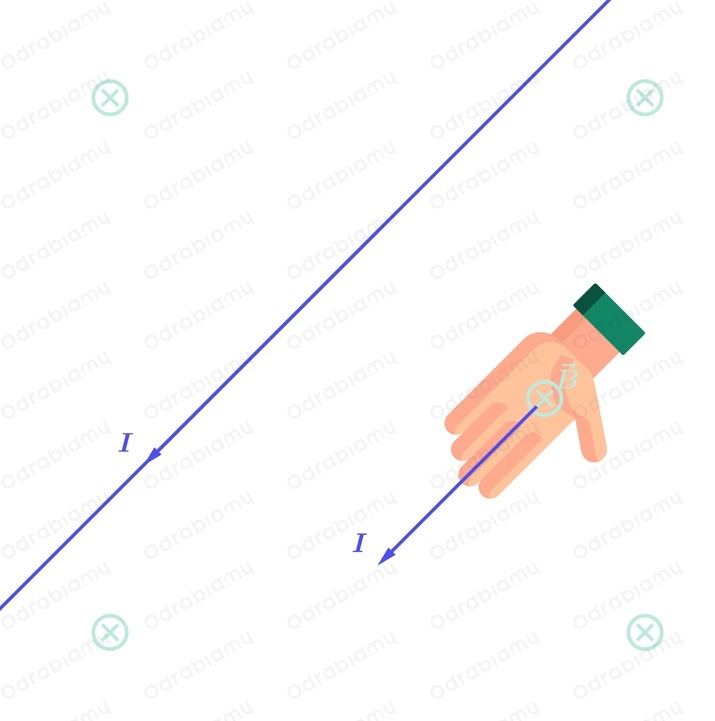

Z rysunku odczytujemy, że prąd płynący przez przewodnik jest zwrócony w lewy dolny róg, czyli ma kierunek południowo-zachodni. Dodatkowo, z oznaczenia na rysunku wyciągamy wniosek, że linie pola magnetycznego są zwrócone za kartkę. Zatem zgodnie z regułą lewej ręki układamy cztery wyciągnięte palce zgodnie z kierunkiem przepływu prądu, czyli cztery wyciągnięte palce muszą być skierowane w lewy dolny róg, a wnętrze dłoni układamy tak, aby linie pola magnetycznego na nią padały, czyli wewnętrzną stronę dłoni kierujemy przed kartkę.

Wówczas zwrot i kierunek siły elektrodynamicznej działającej na przewodnik z prądem przedstawi nam wyciągnięty kciuk. W tym przypadku siła jest zwrócona w prawy dolny róg.

 Odpowiedź:

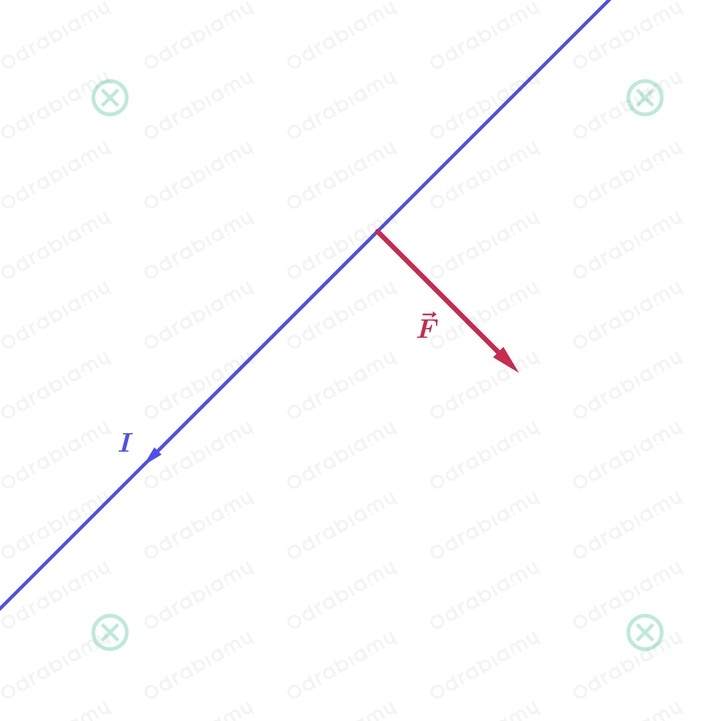

Korzystając z reguły lewej ręki siła skierowana jest prostopadle do przewodnika (na ukos) i zwrócona w prawo w dół (na południowy wschód):
