$\mathbf{a})$

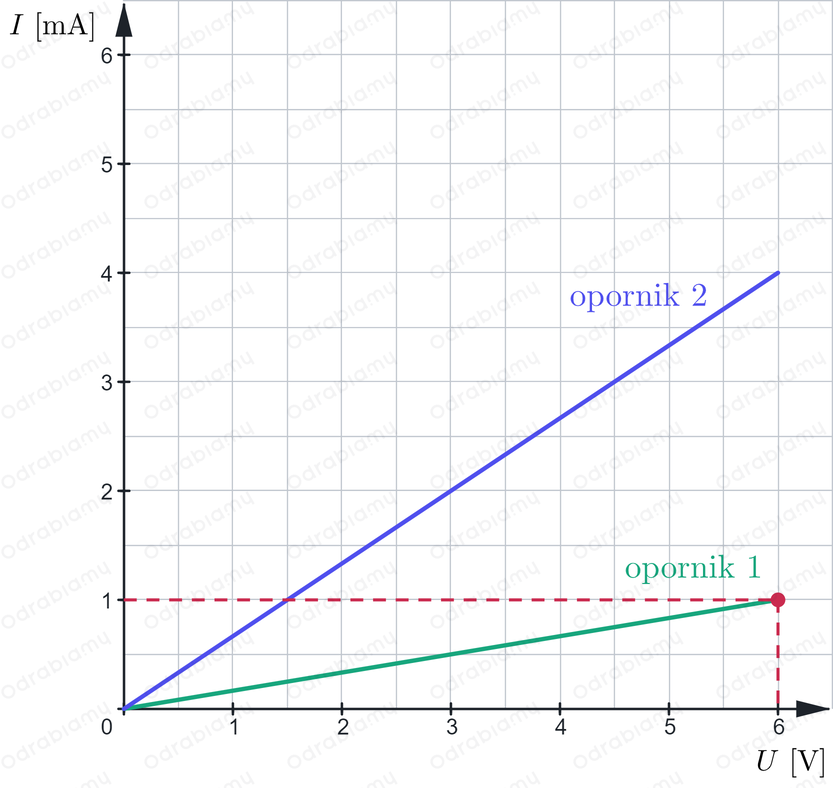

Z wykresu odczytujemy, że aby przez opornik 1 popłynął prąd o natężeniu 1 mA należy przyłożyć do niego napięci o wartości 6 V.

$\mathbf{b})$

Dane:

Z poprzedniego podpunktu wiemy, że:

▶ natężenie prądu w oporniku 1: $I_1=1\mathrm{mA}=0,001\mathrm{A}$

▶ napięcie elektryczne w oporniku 1: $U_1=6\mathrm{V}$

Szukane:

▶ opór elektryczny opornika 1: $R_1=\text{?}$

Rozwiązanie:

Opór elektryczny wyznaczamy ze wzoru:

$R=\frac{U}{I}$

gdzie:

$R$ - opór elektryczny urządzenia/przewodu,

$U$ - napięcie do jakiego podłączono urządzenie/przewód,

$I$ - natężenie prądu płynącego w obwodzie.

W naszym przypadku wzór ten przyjmie postać:

$R_1=\frac{U_1}{I_1}$

Wprowadzamy dane i obliczamy:

$R_1=\frac{6\mathrm{V}}{0,001\mathrm{A}}=\frac{6}{0,001}\frac{\mathrm{V}}{\mathrm{A}}=6000\mathrm{\Omega }$

Odpowiedź: Opór elektryczny opornika 1 wynosi 6 000 Ω.

$\mathbf{c})$

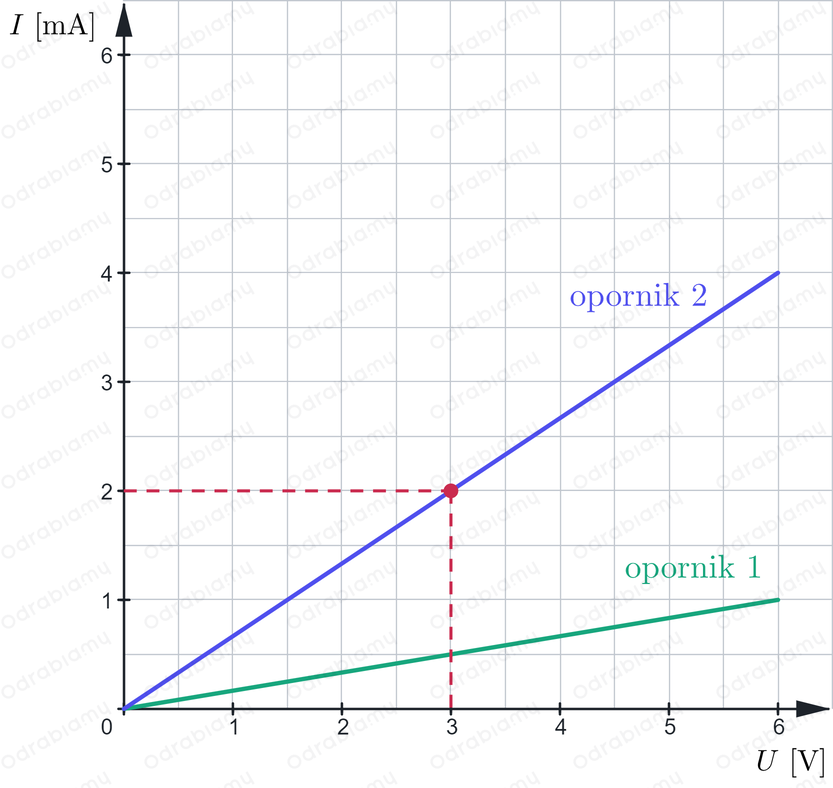

Z wykresu odczytujemy, że gdy do opornika 2 przyłożymy napięcie o wartości 3 V, to popłynie przez niego prąd o natężeniu 2 mA.

$\mathbf{d})$

Dane:

Z poprzedniego podpunktu wiemy, że:

▶ natężenie prądu w oporniku 2: $I_2=2\mathrm{mA}=0,002\mathrm{A}$

▶ napięcie elektryczne w oporniku 2: $U_2=3\mathrm{V}$

Szukane:

▶ opór elektryczny opornika 2: $R_2=\text{?}$

Rozwiązanie:

Opór elektryczny wyznaczamy ze wzoru:

$R=\frac{U}{I}$

gdzie:

$R$ - opór elektryczny urządzenia/przewodu,

$U$ - napięcie do jakiego podłączono urządzenie/przewód,

$I$ - natężenie prądu płynącego w obwodzie.

W naszym przypadku wzór ten przyjmie postać:

$R_2=\frac{U_2}{I_2}$

Wprowadzamy dane i obliczamy:

$R_2=\frac{3\mathrm{V}}{0,002\mathrm{A}}=\frac{3}{0,002}\frac{\mathrm{V}}{\mathrm{A}}=1500\mathrm{\Omega }$

Odpowiedź: Opór elektryczny opornika 2 wynosi 1 500 Ω.
