Pobieramy program komputerowy pełniący funkcję oscyloskopu (poniża ikona odsyła do strony, gdzie można pobrać darmową aplikację).

---

Uruchamiamy program. Do komputera podłączamy mikrofon. Na oscyloskopie powinniśmy zauważyć pojawiający się wykres rejestrowanej fali dźwiękowej, kiedy mówimy do mikrofonu. Odtwarzamy do mikrofonu dźwięk klaksonu (np. puszczony ze smartfonu).

Przykładowy dźwięk klaksonu (poniższa ikona otwiera link do filmu na YT).

---

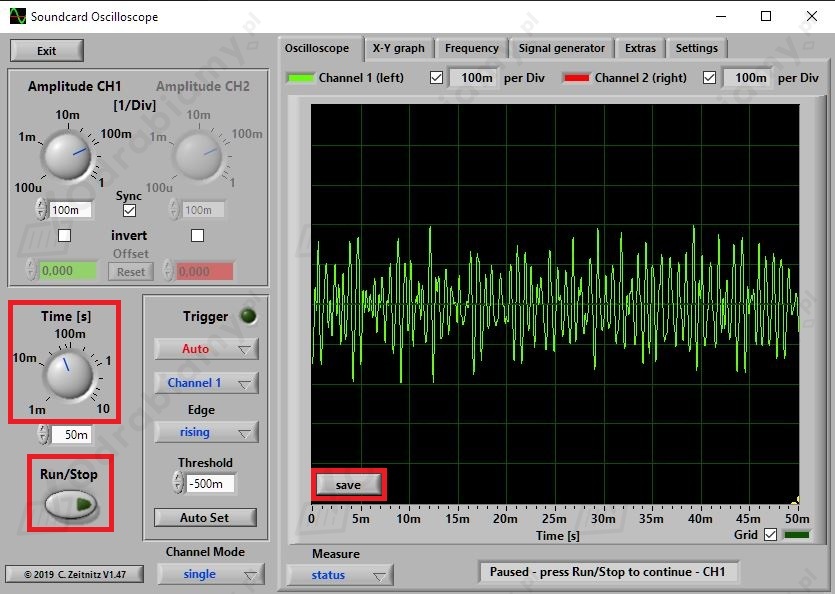

Aby zapisać na ekranie wykres fali dźwiękowej zatrzymujemy przebieg wykresu podczas odtwarzania dźwięku naciskając przycisk Run/Stop. Następnie możemy zapisać okno z graficznym obrazem fali przy pomocy przycisku save.

Warto skorzystać również z pokrętła Time [s] pozwalającego na zmianę przedziału czasu w jakim obserwujemy wykres dźwięku.

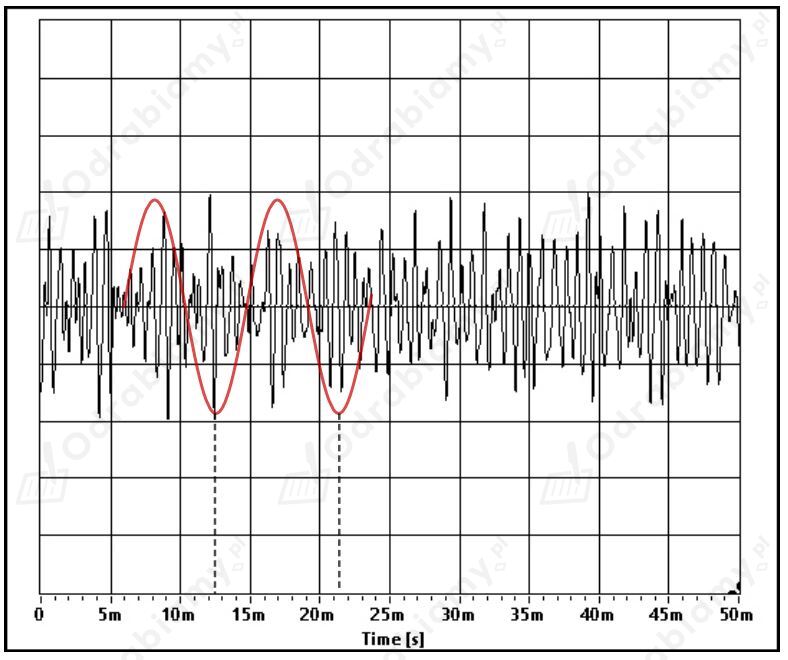

Należy teraz odczytać okres całego pakietu fal składającego się z mniejszych oscylujących dźwięków. Najłatwiej jest to zrobić przypatrując się najwyższym pikom amplitudy dźwięku.

W naszym przypadku okres rejestrowanej fali dźwiękowej wynosi:

$T=21,5\text{ms}-12,5\text{ms}=9\text{ms}=0,009\text{s}$

Stąd jego częstotliwość będzie równa:

$f=\frac{1}{T}$

$f=\frac{1}{0,009\text{s}}\approx 111\text{Hz}$
