TREŚĆ:

Zadanie 8.

Uczniowie badali własności cienkich soczewek skupiających. Na ławie optycznej ustawiali jedną z dwóch soczewek skupiających S1 i S2 oraz małą, świecącą diodę LED. Diodę umieszczali w różnych miejscach przed soczewką. Ogniskowe soczewek S1 i S2 były różne.

Informacja do zadań 8.2. i 8.3.

W drugim doświadczeniu uczniowie zaobserwowali przez soczewkę S2 obraz D’’ świecącej diody D. Na rysunku 2. przedstawiono położenie diody D względem soczewki S2 oraz jej osi optycznej, a także oznaczono położenie jednego z ognisk ($F_2$) soczewki S2 oraz obserwatora.

Zadanie 8.2.

Na rysunku 2. wyznacz konstrukcyjnie i oznacz położenie obrazu D’’ świecącej diody D.

---

ROZWIĄZANIE:

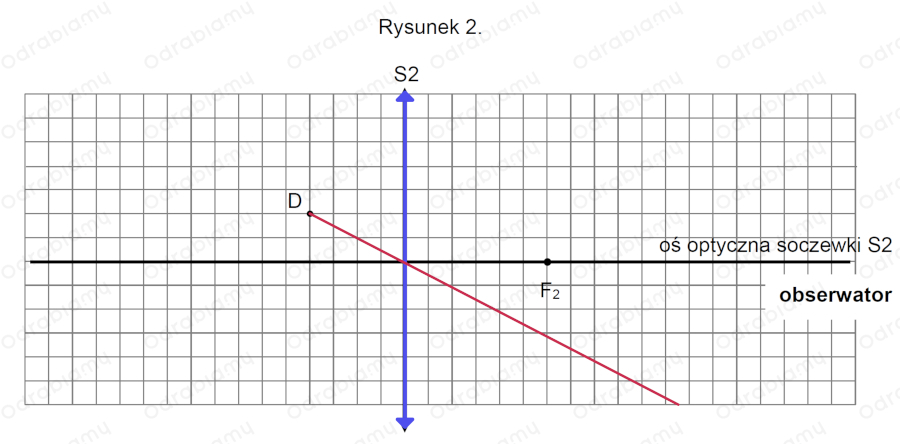

▶ Wykonujemy konstrukcję. Pierwszy promień biegnie przez środek soczewki bez załamania:

▶ Drugi biegnie równolegle do osi optycznej, a za soczewką załamuje się do ogniska soczewki:
