Uzasadnienie:

Naszym celem jest stworzenie układu służącego do pomiaru napięcia hamowania. Zacznijmy od przyjrzenia się elementom do naszej dyspozycji:

	- amperomierz,
	- fotokomórka,
	- opornik suwakowy,
	- woltomierz,
	- źródło napięcia.

Napięcie hamowania to napięcie na końcach fotokomórki, przy którym przez układ nie płynie prąd. Chcemy zmierzyć napięcie na fotokomórce, więc woltomierz musi być podłączony równolegle do niej.

Aby sprawdzić, czy dla tego napięcia prąd rzeczywiście przestał płynąć przez układ, należy wpiąć amperomierz szeregowo z fotokomórką.

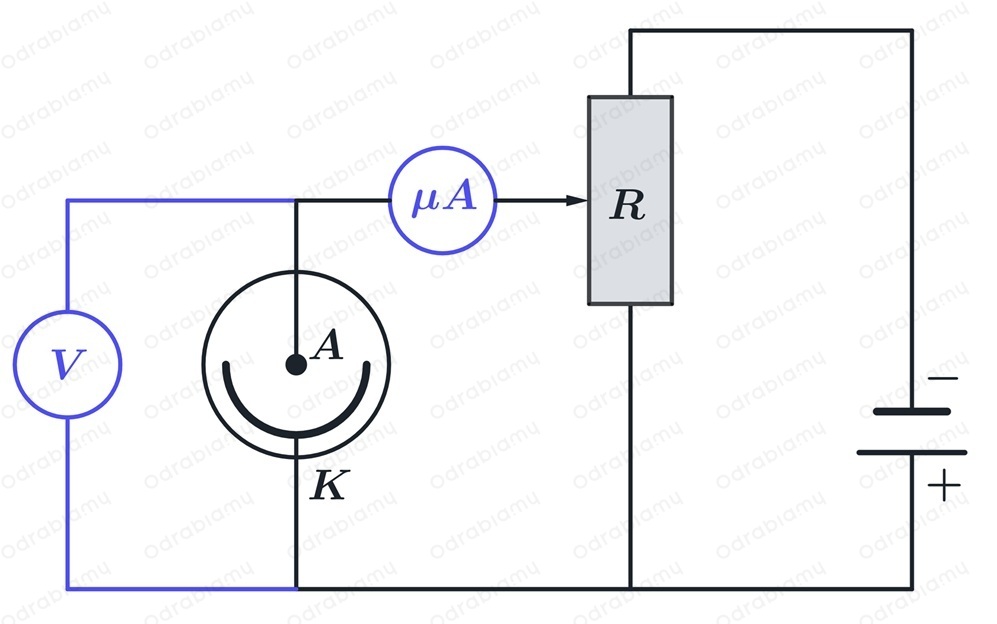

Źródło napięcia ma stałą wartość, więc musimy regulować napięcie docierające do fotokatody za pomocą opornika suwakowego. Opornik ten wpinamy równolegle do fotokomórki, aby możliwa była zmiana napięcia na fotokomórce. Korzystając z tych informacji, rysujemy układ:

 Odpowiedź:
