TREŚĆ:
Zadanie 10.
Kwadratową ramkę o długości boku a = 0,20 m umieszczono w obszarze zmiennego pola magnetycznego. Ramkę wykonano z przewodnika, a całkowity opór elektryczny ramki wynosi R = 2 Ω. Płaszczyzna powierzchni ramki jest prostopadła do linii pola magnetycznego. Wartość 𝐵 wektora indukcji zewnętrznego pola magnetycznego, w obszarze zajmowanym przez ramkę, zmienia się w czasie t, od chwili t₀ = 0 do chwili t₁, zgodnie z zależnością:
Na rysunku przedstawiono opisaną sytuację w widoku z góry. Symbolem ⊗ oznaczono zwrot wektora indukcji magnetycznej za płaszczyznę rysunku.

Zadanie 10.1.
Na rysunku powyżej narysuj i oznacz:
• (wewnątrz ramki) zwrot pola magnetycznego prądu indukcyjnego
• (na każdym boku ramki) zwrot przepływu prądu indukcyjnego w ramce.
Użyj w tym celu jednego z symboli:
⊙ – oznaczającego zwrot przed płaszczyznę rysunku (w stronę do patrzącego) LUB
⊗ – oznaczającego zwrot za płaszczyznę rysunku, LUB
→ – oznaczającego zwrot w prawo, LUB ← – oznaczającego zwrot w lewo, LUB
↑ – oznaczającego zwrot w górę, LUB ↓ – oznaczającego zwrot w dół.
ROZWIĄZANIE:
Ramka znajduje się w zmiennym poru magnetycznym, w którym zgodnie z podanym wzorem wektor indukcji magnetycznej rośnie w czasie.
Korzystamy z reguły Lenza.
W ramce zaczyna płynąć prąd indukcyjny, który wytwarza pole magnetyczne, które przeciwdziała przyczynie, która go wytworzyła.
Zatem indukowane pole magnetyczne ma zwrot przed płaszczyznę rysunku - ⊙.
Wówczas kierunek prądu indukcyjnego w ramce wyznaczamy korzystając z reguły prawej ręki. Z reguły prawej ręki wynika, że będzie on płynął w ramce przeciwnie do ruchu wskazówek zegara.

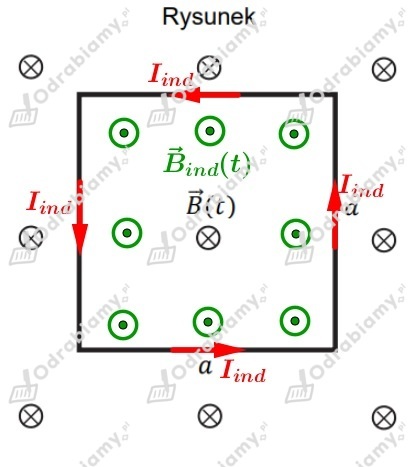

Zaznaczmy tą zależność na rysunku:

Ewelina Wysopal
Nauczycielka fizyki
