Uzasadnienie:

Naszym celem jest stwierdzenie, jak w poszczególnych układach wpięte są amperomierze oraz woltomierze. Wiemy, że amperomierz mierzy natężenie prądu płynącego w układzie lub przewodzie, do którego jest podłączony szeregowo. Woltomierz mierzy napięcie między punktami obwodu, do którego jest podpięty równolegle. Przyjrzyjmy się każdemu układowi oddzielnie.

A

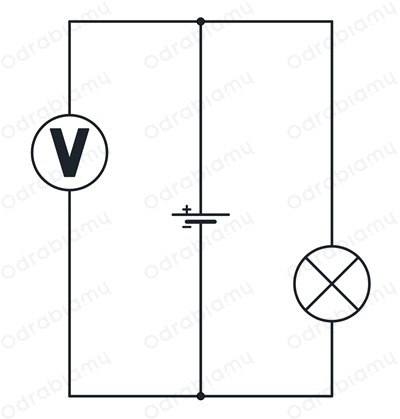

W tym przypadku mamy układ, który składa się z baterii podłączonej do żarówki. Do końców tego układu podpięto miernik. Jest on podłączony równolegle, więc musi być to woltomierz.

B

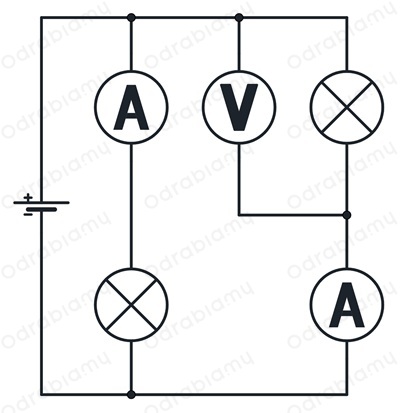

Ten układ jest bardziej skomplikowany. Widzimy, że gdy prąd wypływa z dodatniego bieguna, trafia do węzła. Jedna z gałęzi prowadzi dalej w prawo, a druga w dół. Dolna gałąź ma drugi koniec podłączony do przewodu łączącego się z drugim biegunem baterii. Mogłoby się wydawać, że chcemy zmierzyć napięcie układu, jednak w tej gałęzi oprócz miernika znajduje się również żarówka. Jest ona połączona szeregowo z miernikiem, więc odłoży się na niej część napięcia. W związku z tym umieszczanie woltomierza w tym miejscu nie ma sensu i musi to być amperomierz, który zmierzy natężenie prądu w gałęzi.

W przewodzie, który biegnie w prawo, płynie prąd, który trafia na kolejny węzeł. Powstałe rozgałęzienia łączą się przed następnym miernikiem. Oznacza to, że miernik w rozgałęzieniu jest połączony równolegle do żarówki, więc jeśli umieścimy tam woltomierz, będziemy mogli zmierzyć napięcie odkładające się na żarówce.

Ostatni miernik jest połączony szeregowo z układem woltomierz–żarówka, więc zmierzy natężenie prądu, które przez niego przepływa. W związku z tym musi to być amperomierz.

C

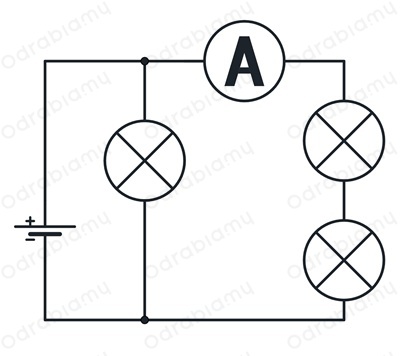

W tym układzie miernik znajdujący się na oddzielnej gałęzi jest podłączony równolegle do reszty układu i nie ma na niej żadnego innego elementu, więc musi to być woltomierz. Drugi miernik jest połączony szeregowo z dwiema żarówkami, więc musi to być amperomierz.

D

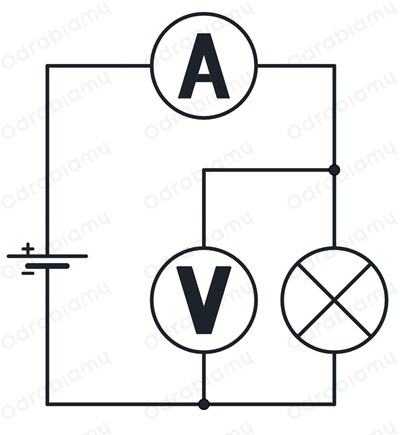

Pierwszy miernik jest połączony szeregowo z pozostałymi elementami układu, więc musi być to amperomierz. Kolejny miernik jest połączony równolegle z żarówką, więc musi być to woltomierz mający na celu zmierzenie napięcia, jakie odłoży się na żarówce.

 Odpowiedź:

Korzystając z informacji powyżej możemy uzupełnić schematy.

A
B
C
D
