Dane:

$i=3$

Odczytujemy dane z wykresu:

$p_1=1\cdot {10}^5\text{Pa}$

$p_2=4\cdot {10}^5\text{Pa}$

$V_1=0,01{\text{m}}^3$

$V_2=0,05{\text{m}}^3$



$\mathbf{a})$

Szukane:

$Q=?$

Rozwiązanie:

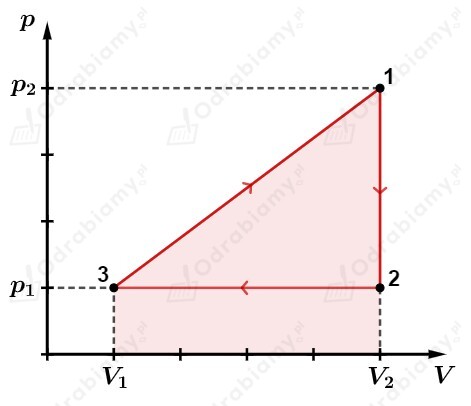

Wykonajmy rysunek pomocniczy, na którym oznaczymy cyframi poszczególne stany gazu:

gdzie:

$p_1$ - ciśnienie gazu w stanie 2 oraz 3,

$p_2$ - ciśnienie gazu w stanie 1,

$V_1$ - objętość gazu w stanie 3,

$V_2$ - objętość gazu w stanie 1 i 2.

Naszym zadaniem jest wyznaczenie ciepła pobranego przez gaz w jednym cyklu. Zastanówmy się więc, w których przemianach gaz pobiera ciepło z otoczenia. Przemiana $1\to 2$ zachodzi w stałej objętości. Dla przemiany izochorycznej gazu doskonałego zgodnie z prawem Charles'a prawdziwa jest równość:
