Uzasadnienie:

Początkowe parametry gazy wynoszą: $p_1$ , $V_1$  i $T_1$ .

Przemiana 1→2 była izochoryczna, przy czym ciśnienie i temperatura wzrosły dwukrotnie:

▶ ciśnienie: $p_2=2p_1$

▶ objętość: $V_2=V_1$

▶ temperatura: $T_2=2T_1$

Przemiana 2→3 była izobaryczna, przy czym objętość i temperatura wzrosły dwukrotnie:

▶ ciśnienie: $p_3=p_2=2p_1$

▶ objętość: $V_3=2V_2=2V_1$

▶ temperatura: $T_3=2T_2=2\cdot 2T_1=4T_1$

Przemiana 3→4 była izotermiczna, przy czym ciśnienie zmalało dwukrotnie, a objętość wzrosła dwukrotnie:

▶ ciśnienie: $p_4=\frac{1}{2}{p}_3=\frac{1}{2}\cdot 2p_1=p_1$

▶ objętość: $V_4=2V_3=2\cdot 2V_1=4V_1$

▶ temperatura: $T_4=T_3=4T_1$

 Odpowiedź:

Na podstawie przeanalizowanych zmian parametrów gazu wykonujemy odpowiednie wykresy.

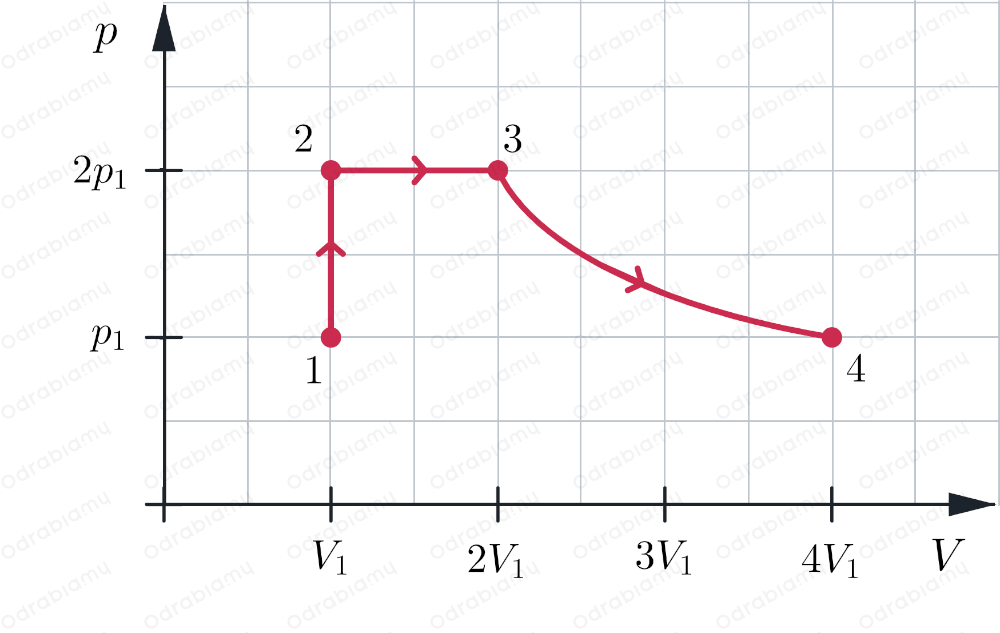

▶ wykres $p\left(V\right)$:

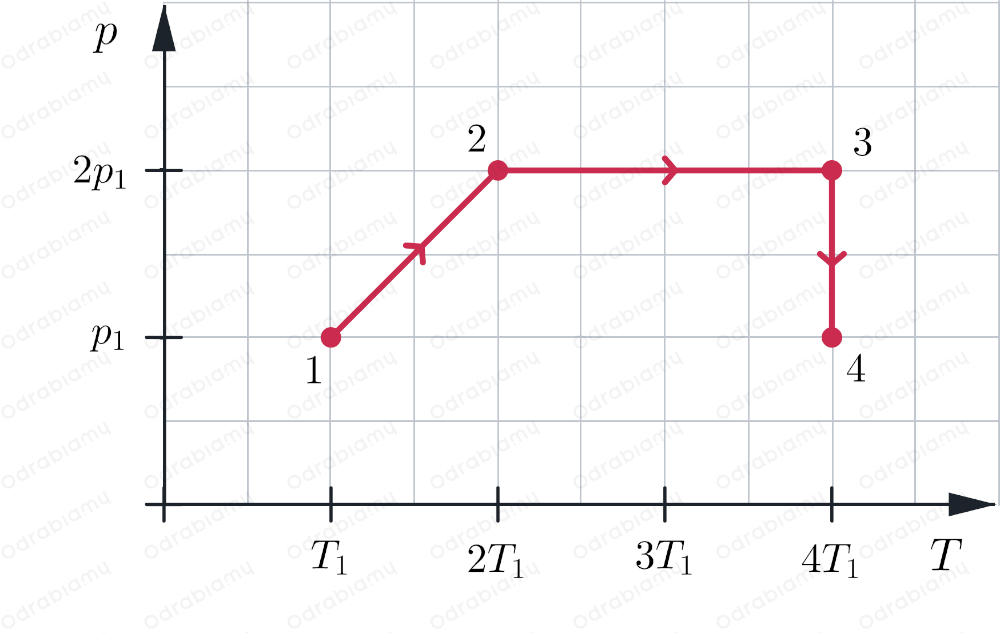

▶ wykres $p\left(T\right)$:
