Treść:

W preparacie biologicznym oglądanym przez lupę interesują nas dwa punkty A i B znajdujące się w odległości 0,5 mm od siebie. Obrazy A' i B' tych punktów widziane przez lupę znajdują się we wzajemnej odległości 1,25 mm.

Korzystając z podanych informacji, zaznacz na poniższym rysunku opisane obrazy A' i B'. Zachowaj proporcje wielkości i położenia obrazu.

---

Rozwiązanie:

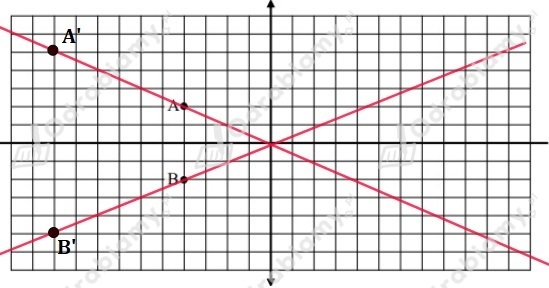

Rysujemy promienie biegnące przez zaznaczone punkty i przechodzące przez środek osi optycznej. Na ich liniach będą znajdować się szukane punkty.

Obliczamy, w jakiej odległości od siebie będą położone punkty:

$\begin{array}{ccc}4\text{kratki}& \text{—–}& 0,5\mathrm{mm}\\ x\text{kratek}& \text{—–}& 1,25\mathrm{mm}\end{array}$

Stąd:

$x=\frac{1,25\cancel{\mathrm{mm}}\cdot 4\text{kratki}}{0,5\cancel{\mathrm{mm}}}=10\text{kratek}$

Dla blisko położonych obiektów przez lupę obserwujemy obraz pozorny, prosty i powiększony. Zatem obrazy obserwowanych punktów muszą leżeć po tej samej stronie soczewki, co same punkty.
