TREŚĆ:

Zadanie 14.

Zadanie 14.1

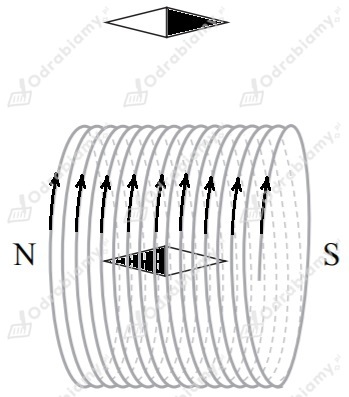

Na rysunku poniżej zaznaczono bieguny magnetyczne zwojnicy, gdy płynie przez nią prąd (tzn. na zewnątrz zwojnicy pole jest takie, jak pole magnesu o zaznaczonych biegunach). Wewnątrz zwojnicy umieszczono igiełkę magnetyczną, a inną igiełkę – na zewnątrz.

Zaznacz kierunek prądu w zwojach i zamaluj północne bieguny obu igiełek magnetycznych. Pomiń wpływ innych pól magnetycznych (np. ziemskiego).

---

ROZWIĄZANIE:

 Uzasadnienie:

Korzystamy z reguły prawej dłoni i  wyznaczamy kierunek prądu w zwojach. Chwytamy prawą dłonią zwojnicę, kciukiem wskazujemy biegun północny zwojnicy. Pozostałe palce wskazują kierunek prądu.

Magnes w środku zwojnicy jest ustawiony w taki sam sposób, jak bieguny zwojnicy. Natomiast magnes nad zwojnicą ustawiony jest odwrotnie.

 Odpowiedź:
