TREŚĆ:

Zadanie 11.

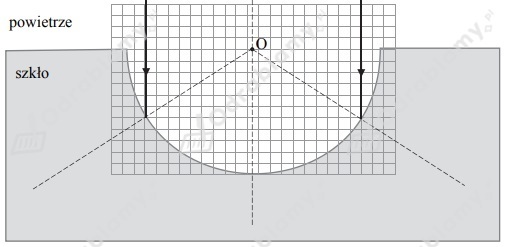

Wiązka światła monochromatycznego pada w kierunku pionowym z powietrza na kuliste zagłębienie wydrążone w szklanym bloku. Rysunek obok przedstawia przekrój szklanego bloku pionową płaszczyzną zawierającą środek wydrążenia (punkt O), a także ukazuje fragmenty dwóch wybranych promieni wiązki światła.

Zadanie 11.1.

Na rysunku poniżej dorysuj dalszy bieg jednego z promieni tej wiązki: w powietrzu – po częściowym odbiciu od granicy powietrza i szkła, oraz w szkle – po wniknięciu do szkła. Uwzględnij prawidłowe relacje (większy, mniejszy, równy) pomiędzy odpowiednimi kątami.

Uwaga: odcinki przerywane oraz kratka mogą pomóc w konstrukcji.

---

ROZWIĄZANIE:

 Uzasadnienie:

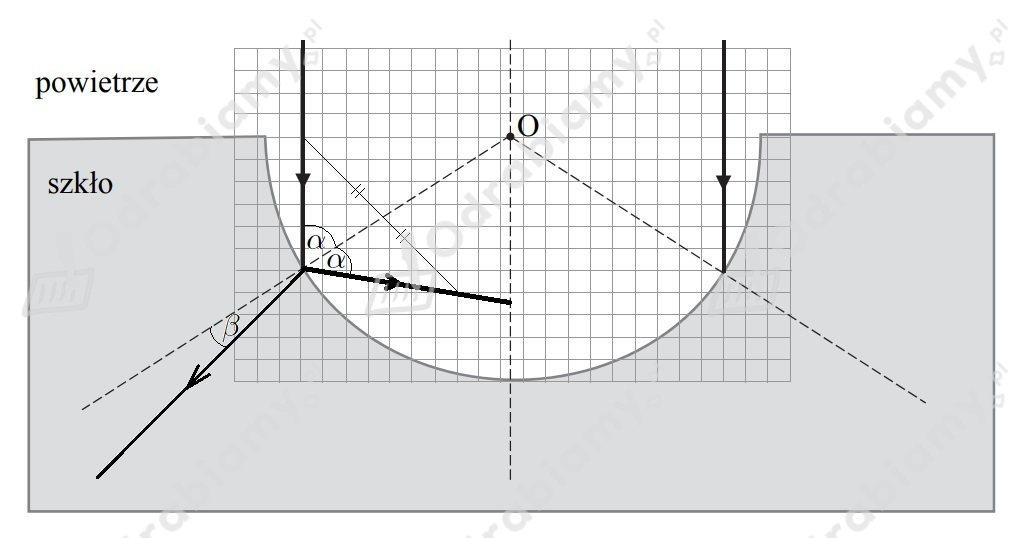

Światło uległo częściowemu odbiciu. Zgodnie z prawem odbicia, kąt odbicia jest równy kątowi padania. Zaznaczamy więc na rysunku kąt padania $\alpha$ i rysujemy promień odbity również pod kątem $\alpha$ do normalnej. Promień częściowo wnika do szkła. Jest to przejście z ośrodka, w którym światło porusza się szybciej do ośrodka, w którym porusza się wolniej, co oznacza, że kąt załamania będzie mniejszy od kąta padania:

$\beta <\alpha$

gdzie:

$\alpha$ - kąt padania,

$\beta$ - kąt załamania.

 Odpowiedź:
