TREŚĆ:
Zadanie 11.
Dwa oporniki i połączono szeregowo i dołączono do zasilacza o regulowanym napięciu (rys. 1.). Następnie przy różnych ustawieniach napięcia zasilacza mierzono natężenie prądu płynącego przez oba oporniki oraz napięcia na każdym z oporników. W wyniku pomiarów otrzymano dla każdego z oporników wykres zależności między napięciem U na danym oporniku a natężeniem I prądu płynącego przez ten opornik (rys. 2.).

Zadanie 11.2.

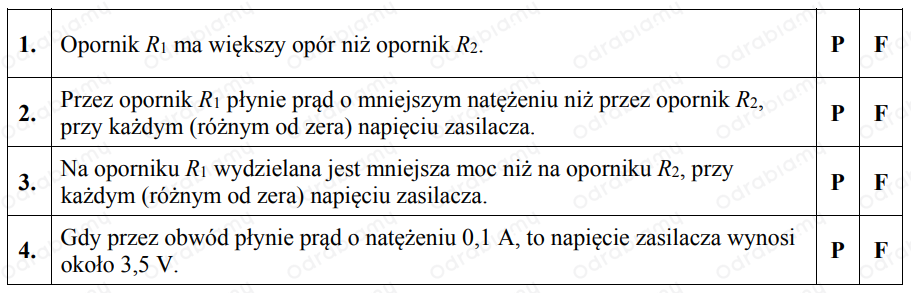

Oceń prawdziwość poniższych zdań. Zaznacz P, jeśli zdanie jest prawdziwe, albo F – jeśli jest fałszywe.

ROZWIĄZANIE:
1. Zdanie jest PRAWDZIWE, ponieważ zgodnie z prawem Ohma natężenie prądu płynącego w przewodniku jest wprost proporcjonalne do napięcia przyłożonego do końców tego przewodnika. Wówczas napięcie na końcach przewodu (lub urządzenia) możemy przedstawić wzorem:
gdzie:
- napięcie, do jakiego podłączono opornik,
- natężenie prądu płynącego przez opornik,
- opór elektryczny opornika.
Zauważamy, że im większy jest opór elektryczny opornika, to dla danego natężenia prądu otrzymujemy większą wartość napięcia. Wykres o większym kącie nachylenia charakteryzuje opornik o większym oporze.
2. Zdanie jest FAŁSZYWE, ponieważ w połączeniu szeregowym przez każdy z oporników zawsze płynie prąd o takim samym natężeniu.
3. Zdanie jest FAŁSZYWE, ponieważ moc wydzielana na oporniku jest wprost proporcjonalna do iloczynu spadku napięcia na oporniku i natężenia prądu przez niego płynącego. Natężenie prądu jest takie same dla obu oporników, a większy spadek napięcia występuje na oporniku o większym oporze elektrycznym. Zatem większa moc wydziela się na oporniku o większym oporze.
4. Zdanie jest PRAWDZIWE, ponieważ suma spadków napięć na każdym z oporników wynosi .
Ola Wołoszyn
Nauczycielka fizyki
