Zadanie 6.

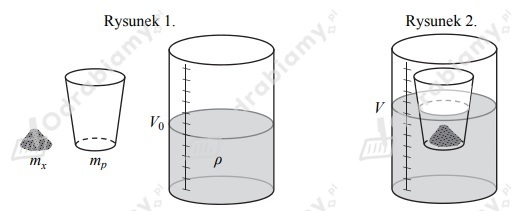

Uczniowie zamierzali wyznaczyć gęstość $\rho$ pewnej cieczy. Mieli do dyspozycji piasek, szklane naczynie ze skalą objętości, mniejszy pojemnik (zobacz rys. 1.) oraz wagę. Masę mniejszego pustego pojemnika oznaczymy jako $m_p$. Do szklanego naczynia uczniowie wlali badaną ciecz o objętości $V_0$, a do pojemnika wsypali porcję piasku. Następnie pojemnik umieścili w naczyniu z cieczą tak, aby pływał (zobacz rys. 2.). W kolejnych etapach doświadczenia uczniowie dosypywali do pojemnika piasek, a pojemnik wciąż pływał. Całkowita masa piasku $m_x$ w pojemniku była znana, ponieważ uczniowie za każdym razem ważyli porcję dosypywanego piasku. Po dosypaniu piasku uczniowie odczytywali na skali objętość $V$, jaką zajmuje ciecz razem z zanurzoną częścią pojemnika z piaskiem. Objętość $V_z$ zanurzonej części mniejszego pojemnika uczniowie wyznaczali po odjęciu objętości cieczy $V_0$ od objętości $V$.

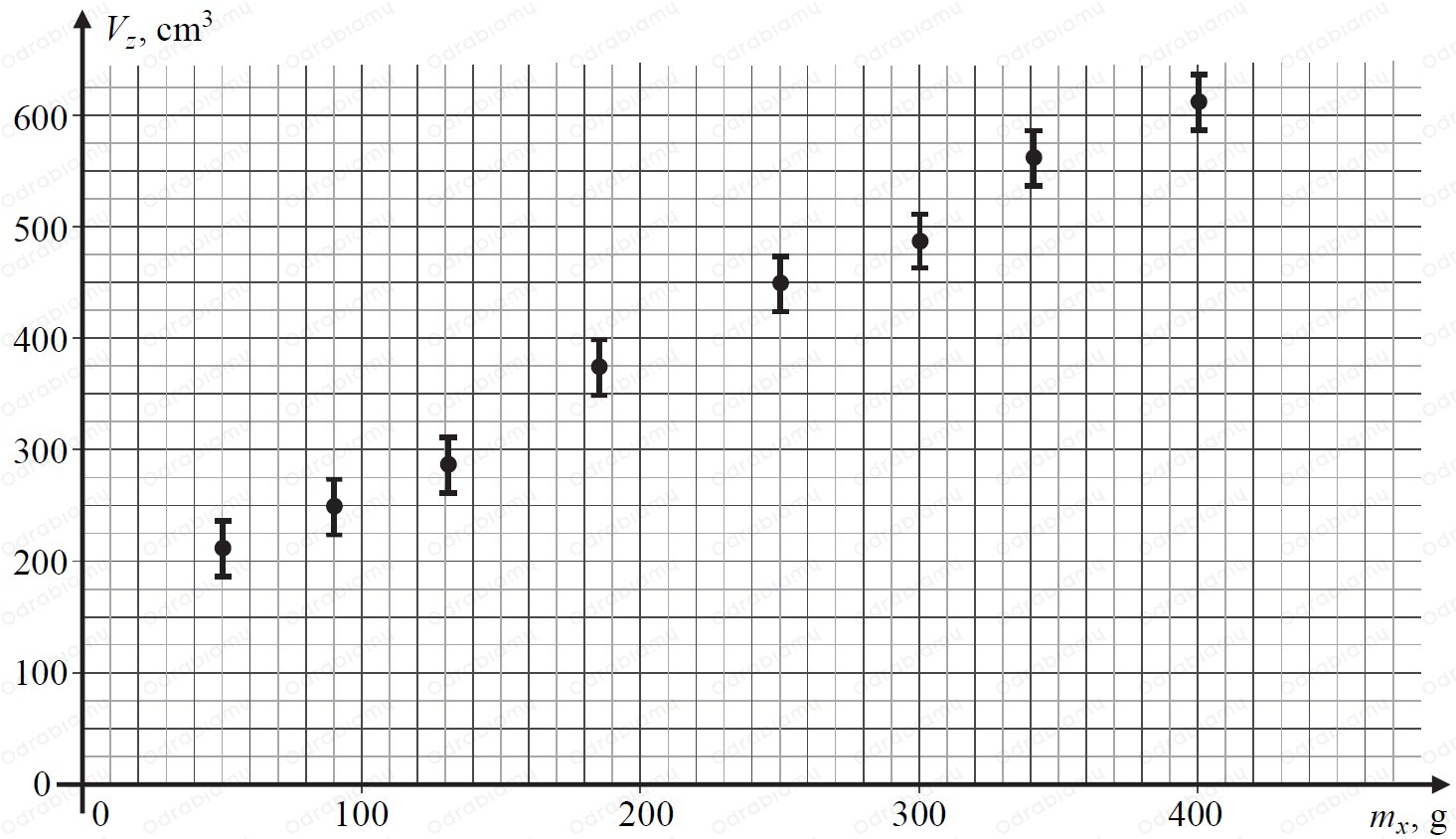

Wyniki pomiarów przeprowadzonych podczas doświadczenia przedstawiono na poniższym wykresie. Zaznaczono punkty pomiarowe $\left(m_x;V_z\right)$ oraz niepewności $\Delta V_z$. Pomiary masy piasku $m_x$ przyjęto za dokładne.

Uczniowie uznali, że zależność między objętością $V_z$ zanurzonej części pojemnika z piaskiem a masą piasku $m_x$ w tym pojemniku jest liniowa, czyli że opisuje ją wyrażenie:

$V_z=A\cdot m_x+B$   dla pewnych współczynników A i B.

Zadanie 6.1.

$\mathbf{a})$ Na wykresie zamieszczonym w opisie zadania 6. narysuj prostą najlepiej dopasowaną do danych eksperymentalnych przedstawionych na tym wykresie.

$\mathbf{b})$ Na podstawie wykresu prostej wyznacz objętość zanurzonej części pojemnika, gdyby pływał i nie było w nim piasku.

$\mathbf{c})$ Na podstawie danych odczytanych z wykresu prostej oblicz współczynnik $A$.

---

ROZWIĄZANIE:



$\mathbf{a})$

 Odpowiedź:

Rysujemy prostą
