Treść:

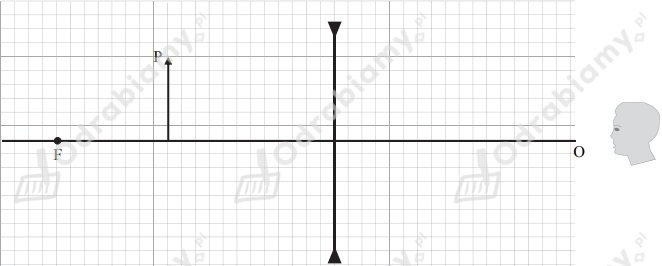

Na rysunku poniżej przedstawiono symbol soczewki rozpraszającej, oś optyczną O soczewki, przedmiot P ustawiony na osi optycznej oraz ognisko F soczewki. Obserwator patrzący z prawej strony soczewki widzi obraz P’ przedmiotu P.

Narysuj bieg wybranych promieni charakterystycznych przechodzących przez soczewkę i wychodzących z końca strzałki oznaczającej przedmiot P. Konstrukcyjnie – za pomocą promieni charakterystycznych i ich przedłużeń – wyznacz położenie obrazu P’ przedmiotu P i narysuj ten obraz. Zapisz czy obraz jest rzeczywisty, czy – pozorny.

---

Rozwiązanie:

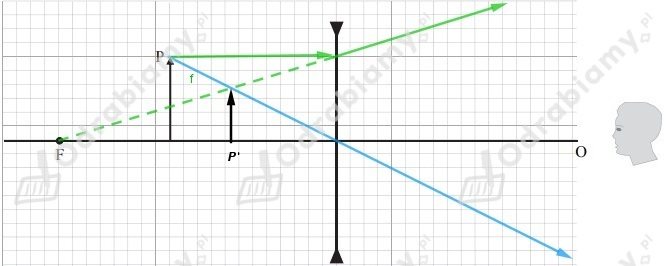

Najpierw rysujemy zielony promień biegnący od czubka przedmiotu P do soczewki, po przejściu przez nią jego przedłużenie (zielona linia przerywana) przechodzi przez ognisko soczewki.

Następnie rysujemy niebieski promień wychodzący z czubka przedmiotu P, przechodzący przez środek soczewki i nie załamujący się w niej.

Punkt przecięcia się promieni to czubek obrazu P':

---

Odpowiedź:

Ten obraz jest pozorny.
