Treść:

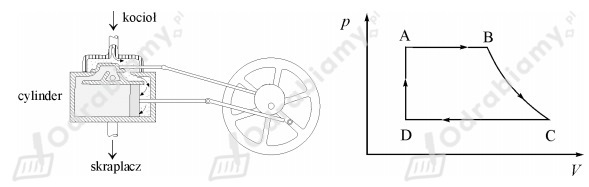

Poniżej przedstawiono schemat tłokowego silnika parowego oraz cykl przemian termodynamicznych związanych z jego pracą. W silniku parowym gorąca para wodna pod wysokim ciśnieniem jest wprowadzana z kotła do cylindra. Ulega tam rozprężaniu najpierw pod stałym ciśnieniem, a następnie, gdy dopływ pary jest już zamknięty, rozprężanie odbywa się bardzo szybko, bez wymiany ciepła z otoczeniem – co powoduje częściowe skroplenie się pary. Wracający tłok, przy otwartym kanale wylotowym, wypycha z cylindra do skraplacza mieszaninę wody i pary. Następnie cykl pracy silnika się powtarza.

Zaznacz na wykresie pracę użyteczną (wykonaną przez silnik) w jednym cyklu.

---

Rozwiązanie:

Zaznaczamy na wykresie
