Uzasadnienie:

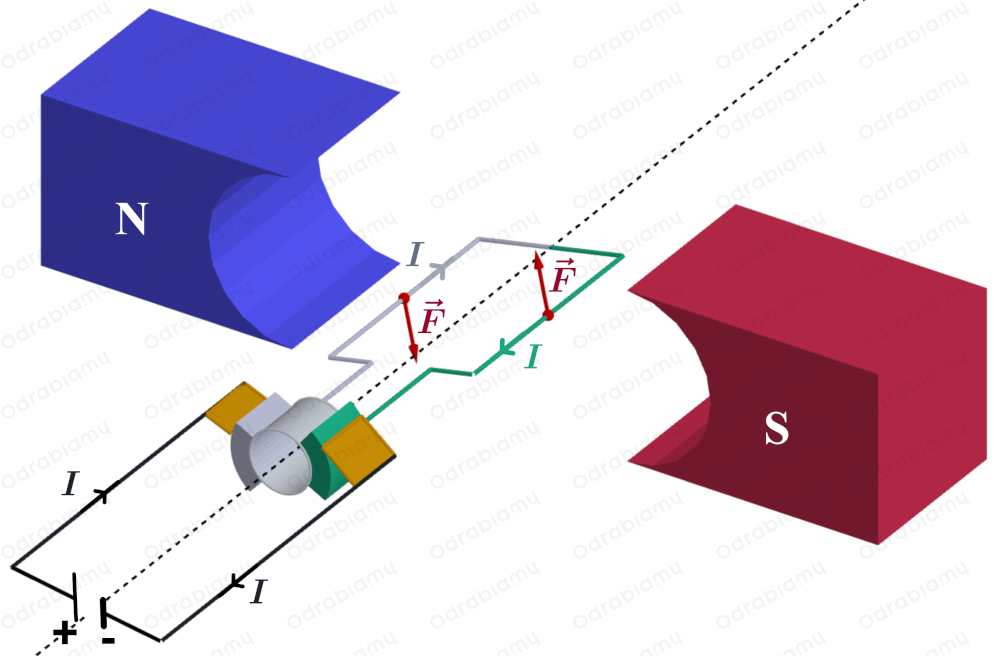

Po podłączeniu źródła napięcia przez ramkę zacznie płynąć prąd elektryczny (od plusa do minusa). Na fragmenty ramki umieszczone w polu magnetycznym, które są położone prostopadle do linii pola magnetycznego będzie działać siła elektrodynamiczna. Pole magnetyczne między magnesami ma kształt linii biegnących od bieguna N do S.
Reguła lewej dłoni:
Wewnętrzną część dłoni ustawiamy tak, aby linie pola magnetycznego wchodziły do niej. Cztery wyprostowane palce mają wskazywać kierunek przepływu prądu w przewodniku. Odchylony kciuk wskaże nam zwrot siły elektrodynamicznej.

Korzystamy z reguły lewej dłoni. Na ramkę z lewej strony będzie działała siła zwrócona w dół, a z prawej strony w górę. Spowoduje to obrót ramki w kierunku przeciwnym do ruchu wskazówek zegara.
Dzięki konstrukcji obwodu silnika ze szczotek i dwóch półpierścieni ramka może ciągle obracać się dopóki przepływa przez nią prąd elektryczny. Siły na ramkę będą działy zawsze w wyznaczonych zwrotach.
Odpowiedź:
Ramka będzie stale sie krecić i obracać przeciwnie do ruchu wskazówek zegara.
Rafał Guzik
Nauczyciel fizyki
