Uzasadnienie:
Naszym zadaniem jest ustalenie, czy miernik w każdym obwodzie został podłączony prawidłowo. W przypadku schematu a) możemy zauważyć, że amperomierz jest wpięty w obwód szeregowo żarówką. W przypadku schematu b) woltomierz jest wpięty do baterii równolegle. Zatem schematy a) i b) są połączone prawidłowo.
Na schemacie c) amperomierz jest połączony równolegle z żarówką, czyli nie zmierzy natężenia prądu w żarówce.
Odpowiedź:
Prawidłowo podłączony miernik.
Prawidłowo podłączony miernik.
Źle podłączony miernik.

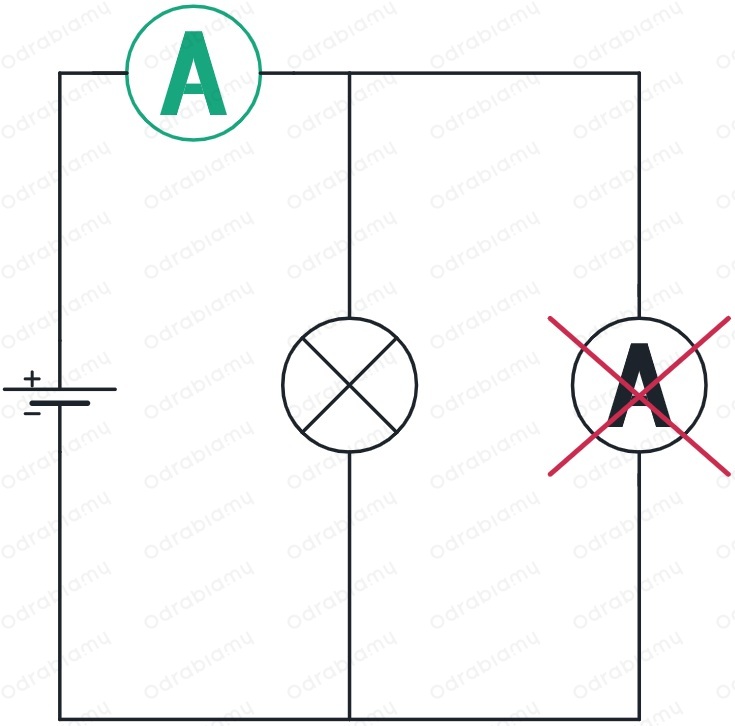

Na zielono zaznaczono, gdzie powinien znajdować się amperomierz, a czerwonym przekreślono jego nieprawidłowe położenie.

Ola Wołoszyn
Nauczycielka fizyki
