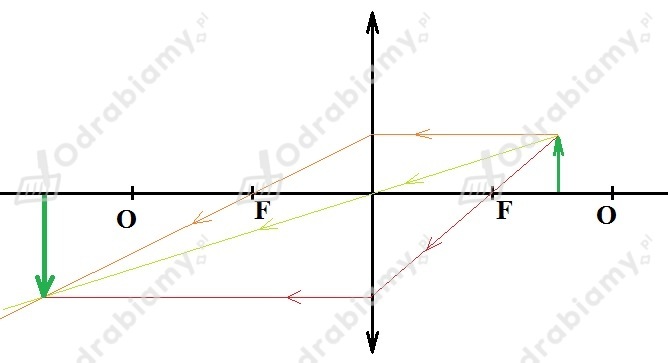

Przeprowadzamy konstrukcję obrazu. Najpierw rysujemy promień pomarańczowy biegnący równolegle do osi optycznej od czubka przedmiotu, po załamaniu na soczewce przechodzący przez ognisko. Następnie rysujemy promień zielony przechodzący przez środek soczewki i nie załamujący się na niej. Na koniec rysujemy promień czerwony biegnący od czubka przedmiotu przez ognisko soczewki, po załamaniu na niej biegnący równolegle do osi optycznej. punkt przecięcia się promienia załamanych to czubek obrazu:
Obraz jest: rzeczywisty, odwrócony i powiększony.
