Dane:

Napięcie skuteczne prądu w obwodzie:  $U_{\text{sk}}$

Częstotliwość zmian:  $\nu$

Opór opornika:  $R$

Opór indukcyjny:  $R_L$

Opór pojemnościowy:  $R_C$



$a)$

Opór pojemnościowy kondensatora obliczymy korzystając z wzoru:

$R_C=\frac{1}{2\pi \nu C}$

gdzie R_C jest oporem pojemnościowym, ν jest częstotliwością drgania obwodu, C jest pojemnością kondensatora.

Opór indukcyjny zwojnicy przedstawiamy wzorem:

$R_L=2\pi \nu L$

gdzie R_L jest oporem indukcyjnym cewki, ν jest częstotliwością prądu, L jest indukcyjnością cewki.



$b)$

Zawada układu ma postać:

$Z=\sqrt{R^2+{\left(R_L-R_C\right)}^2}$

gdzie Z jest zawadą układu, R jest oporem opornika (opór rzeczywisty), R_L jest oporem indukcyjnym, R_C jest oporem pojemnościowym.



$c)$

Natężenie skuteczne prądu dla oporów pozornych wyznaczymy korzystając z prawa Ohma:

$I_{\text{sk}}=\frac{U_{\text{sk}}}{\left|R_L-R_C\right|}$

gdzie I_sk jest natężeniem skutecznym, U_sk jest napięciem skutecznym, |R_L - R_C| jest wartością bezwzględną oporów pozornych.



$d)$

Natężenie skuteczne prądu dla całego obwodu będzie miało postać:

$I_{\text{sk}}=\frac{U_{\text{sk}}}{Z}$

gdzie I_sk jest natężeniem skutecznym, U_sk jest napięciem skutecznym, Z jest zawadą obwodu. Z tego wynika, że:

$I_{\text{sk}}=\frac{U_{\text{sk}}}{Z}$

$I_{\text{sk}}=\frac{U_{\text{sk}}}{\sqrt{R^2+{\left(R_L-R_C\right)}^2}}$



$e)$

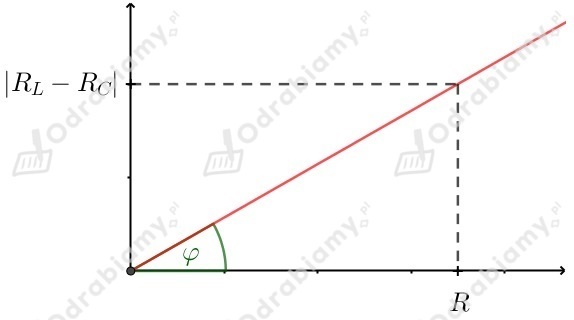

Wykres wskazowy będzie miał postać:



$f)$

$\mathrm{tg}\phi =\frac{\left|R_L-R_C\right|}{R}$

$\cos \phi =\frac{R}{Z}\Rightarrow \cos \phi =\frac{R}{\sqrt{R^2+{\left(R_L-R_C\right)}^2}}$
