Dane odczytujemy z tabelki poniżej.
|
5,5 |
9,5 | 13,5 | 18,5 | 24 | 26 | |
| 12 | 10,5 | 8 | 6 | 3,5 | 1,5 |

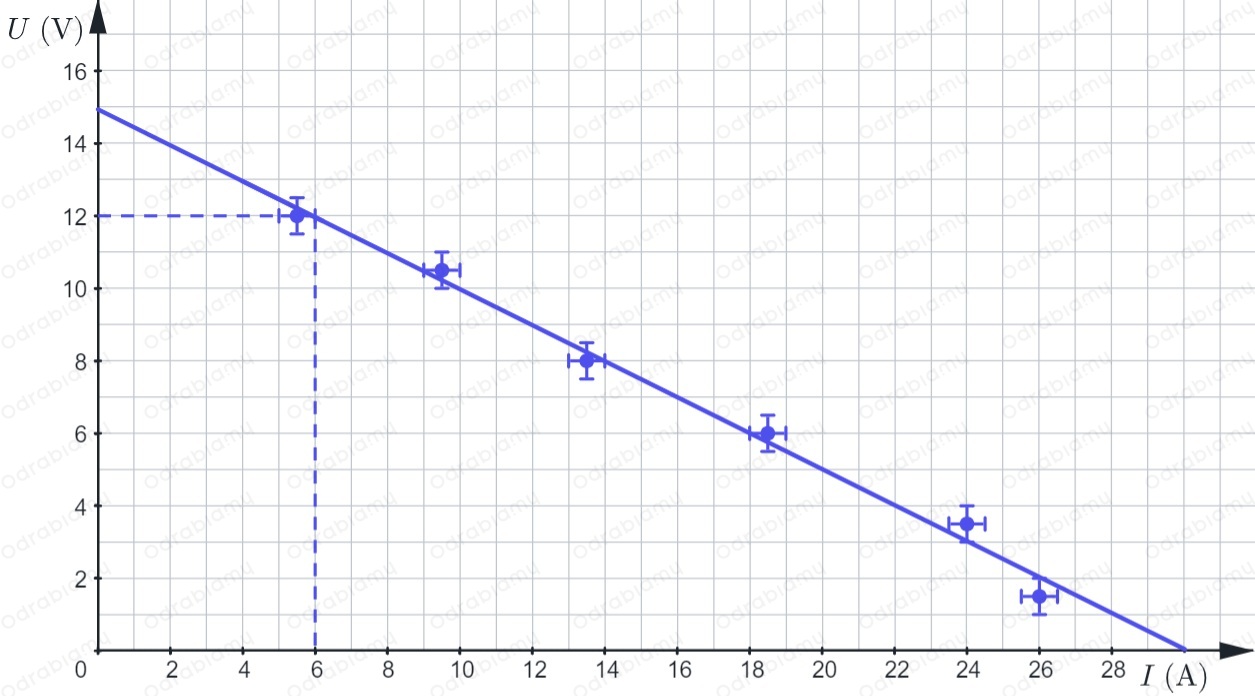

Następnie nanosimy je na wykres z uwzględnieniem niepewności pomiarowych. Dopasowując prostą należy zadbać aby przechodziła ona co najmniej przez punkty w zakresie ich niepewności. Niepewności pomiaru wynoszą:

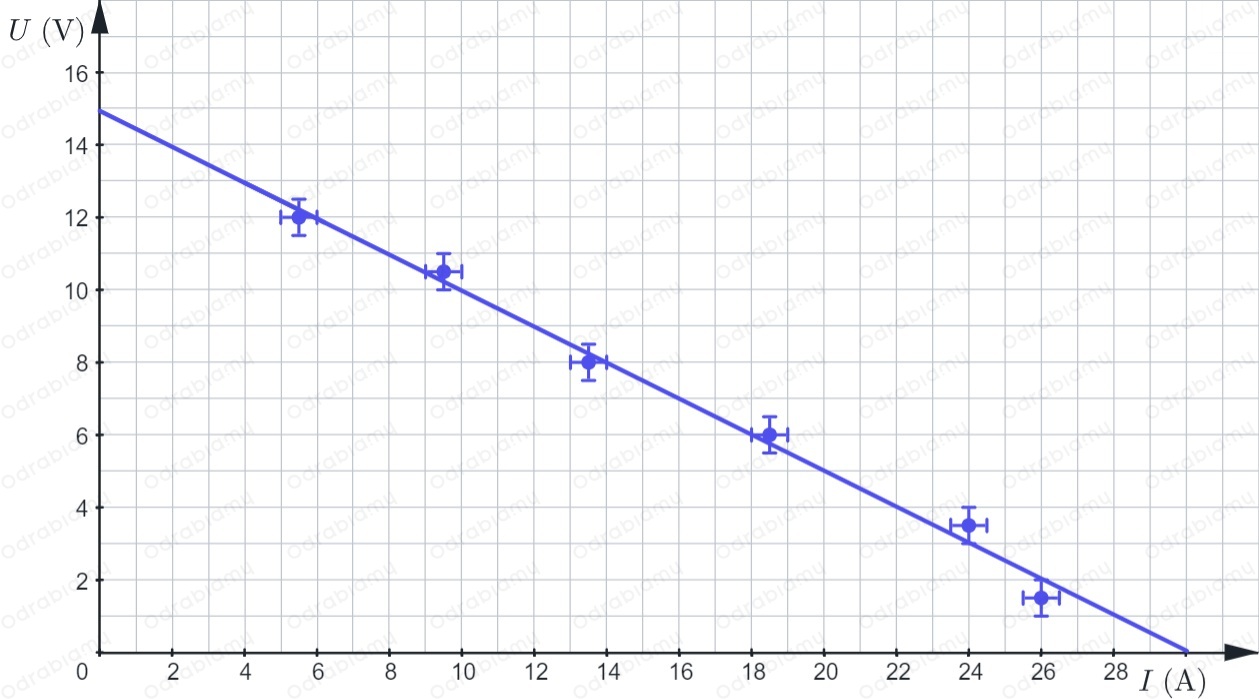

Niepewności zaznaczamy na wykresie poprzez narysowanie odcinka o długości równej wartości niepewności. Odcinek zaczynamy w punkcie, którego niepewność chcemy oznaczyć, a kończymy rysując „daszek” jak na wykresie poniżej.

Szukane:
Rozwiązanie:
Celem tego podpunktu jest wyznaczenie siły elektromotorycznej oraz oporu wewnętrznego źródła. Jak widzimy na schemacie układu, źródło napięcia jest połączone szeregowo z potencjometrem, więc całkowite napięcie w układzie jest dane wzorem:
gdzie:
- napięcie na i-tym elemencie układu,
- ilość elementów w układzie.
W tym przypadku całkowite napięcie w układzie to SEM. Jedynymi opornikami w układzie są opór wewnętrzny źródła oraz opór drutu. Uwzględniając te informacje możemy zapisać:
gdzie:
- siła elektromotoryczna,
- napięcie zmierzone przez woltomierz,
- natężenie prądu zmierzone przez amperomierz,
- opór wewnętrzny ogniwa.
Jak widzimy w powyższym wzorze nie znamy dwóch wartości - oporu wewnętrznego oraz SEM. Mamy dwie niewiadome zatem potrzebujemy wybrać dwa punkty, ca da nam dwa równania. W tym rozwiązaniu wybrano te punkty z wykresu:

- oraz
- oraz
Podstawiając te wartości do wzoru powyżej otrzymujemy:
Wykorzystując ten wynik oraz współrzędne drugiego punktu:
Odpowiedź: Wartość SEM wynosi , a opór wewnętrzny .
