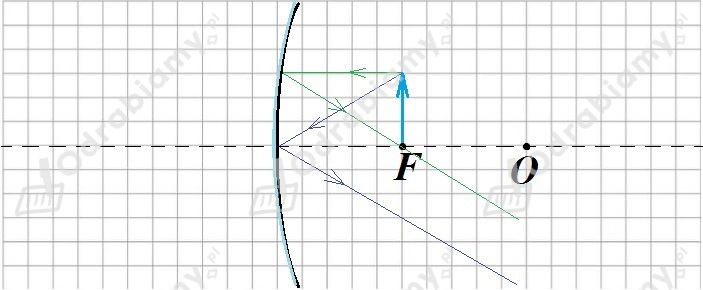

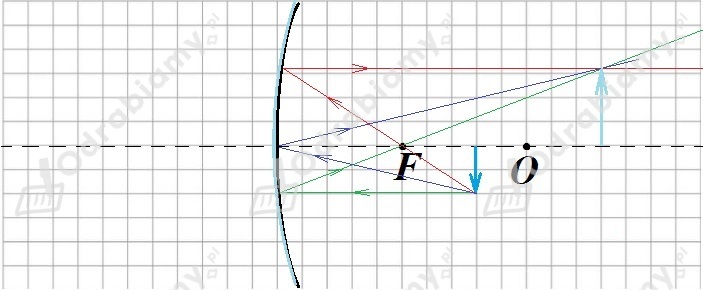

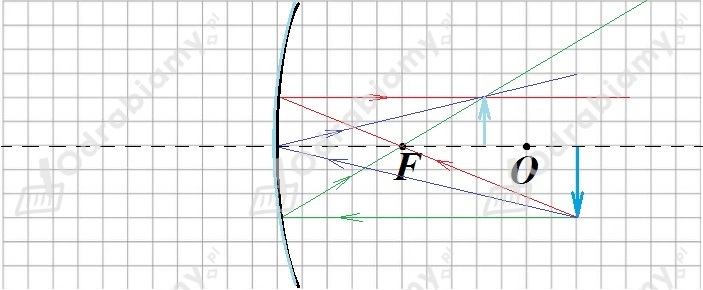

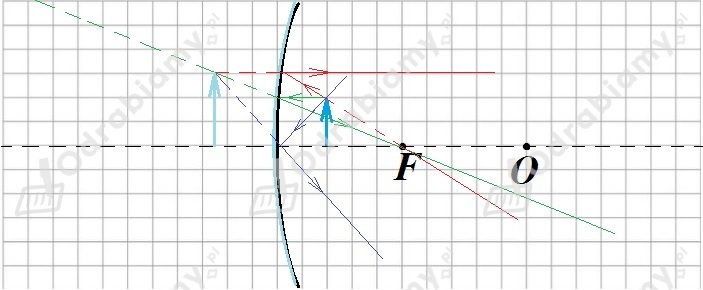

Narysujmy konstrukcję obrazu kolejnych przedmiotów. Najpierw musimy w każdej z nich narysować promień biegnący od czubka przedmiotu do zwierciadła równolegle do osi optycznej i po odbiciu przechodzący przez ognisko zwierciadła (promień zielony). Następnie rysujemy promień biegnący od czubka przedmiotu przez ognisko do zwierciadła i po odbiciu biegnący prostopadle do osi optycznej (promień czerwony). Na koniec promień niebieski padający na środek zwierciadła i odbijający się pod tym samym kątem (promień niebieski). Punkt przecięcia się promieni (lub ich przedłużeń) to czubek obrazu.
1
Obraz jest pozorny, prosty i powiększony.
2
Obraz jest pozorny, prosty i powiększony.
3
Obraz nie powstanie.
4
Obraz jest rzeczywisty, odwrócony i powiększony.
5
Obraz jest rzeczywisty, odwrócony i pomniejszony.
Uzupełniamy więc tabelę:
| Obraz | ||||||
| pozorny | rzeczywisty | brak | prosty | odwrócony | powiększony | pomniejszony |
| 2, 1 | 4, 5 | 3 | 2, 1 | 4, 5 | 2, 1, 4 | 5 |
