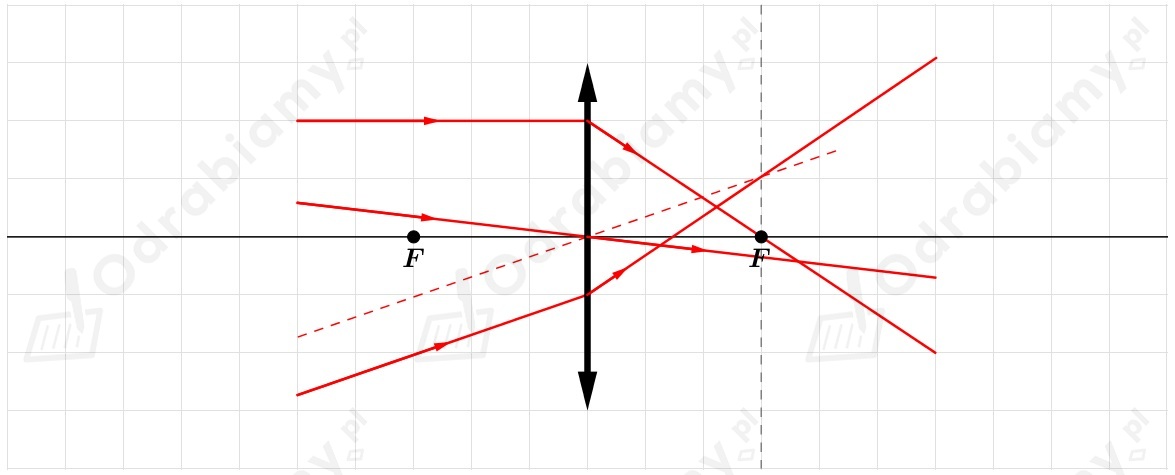

Na rysunku przedstawione mamy trzy promienie.
1. - równoległy do soczewki, który po przejściu przez soczewkę będzie biegł przez ognisko.
2. - biegnący przez środek soczewki, który nie załamie się po przejściu przez soczewkę.
3. - biegnący w dowolny punkt na soczewce. W przypadku dalszego biegu tego promienia musimy na rysunku zaznaczyć prostą prostopadłą do osi optycznej układu, która przechodzi przez ognisko tej soczewki (będzie ona reprezentowała płaszczyznę ogniska rzeczywistego). Następnie konstruujemy prostą równoległą do promienia 3 przechodzącą przez środek soczewki. Punkt przecięcia się tej prostej z płaszczyzną ogniska jest punktem, przez który możemy poprowadzić dalszy bieg promienia 3 po przejściu przez soczewkę.
Otrzymujemy wówczas:
Ewelina Wysopal
Nauczycielka fizyki
