Wzory półstrukturalne:

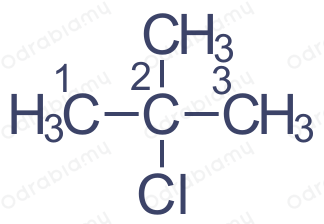

a) 2-chloro-2-metylopropan

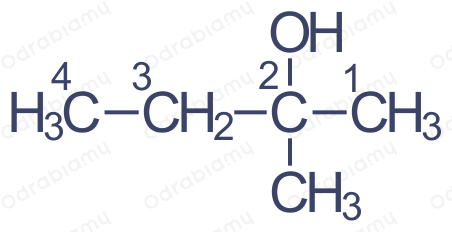

b) 2-metylobutan-2-ol

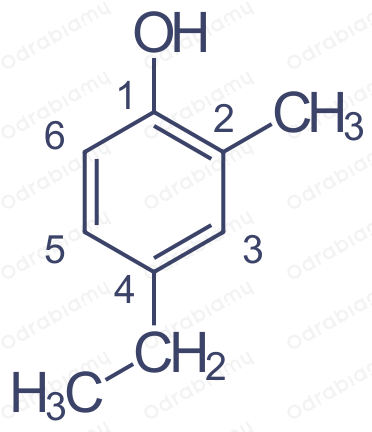

c) 4-etylo-2-metylofenol

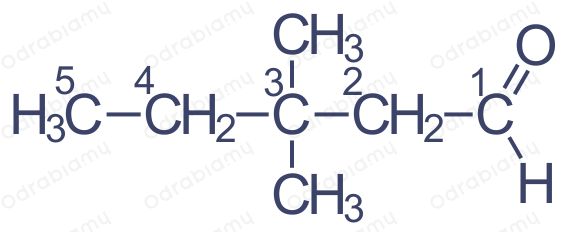

d) 3,3-dimetylopentanal

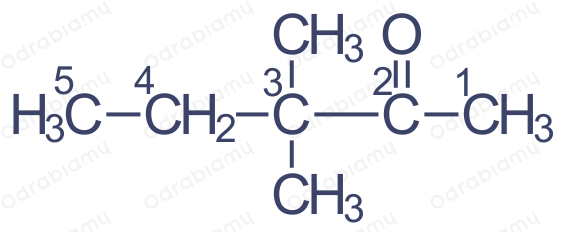

e) 3,3-dimetylopentan-2-on

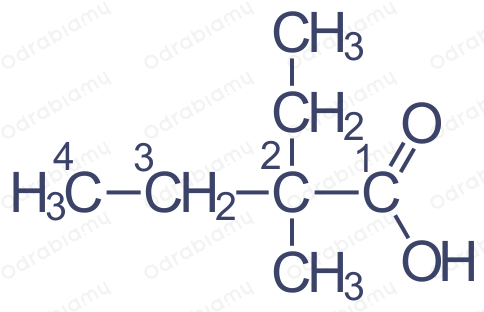

f) kwas 2-metylo-2-etylobutnowy

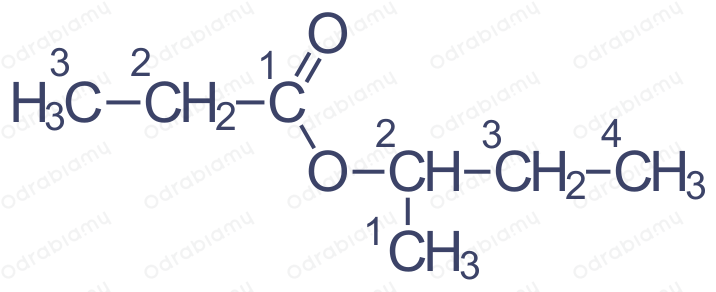

g) propanian butan-2-ylu

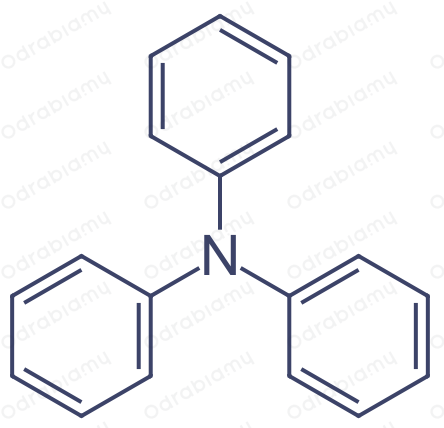

h) N,N-difenyloanilina



i) octan butylu

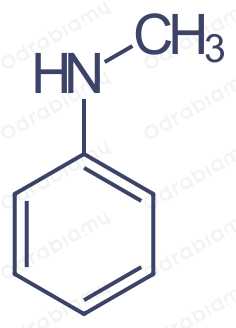

j) N-metyloanilina





---

Wyjaśnienie:

Rysowanie wzorów półstrukturalnych jednofunkcyjnych pochodnych węglowodorów na podstawie nazwy:

1. Zidentyfikuj najdłuższy łańcuch węglowy - zapisz wzór półstrukturalny alkanu, która odpowiada najdłuższemu łańcuchowi węglowemu w nazwie związku (np.: nazwa 3-chloro-4,5-dimetyloheptanal oznacza, że musimy narysować łańcuch heptanu).

2. Zidentyfikuj grupę funkcyjną na podstawie końcówki nazwy:

• “-ol” - alkohol lub fenol: grupa -OH
• “-al” - aldehyd: grupa -CHO
• “-on” - keton: grupa -CO

Zapisz grupę funkcyjną przy odpowiednim atomie węgla. Numerację łańcucha głównego zapisujemy w taki sposób, aby atom węgla przy grupie funkcyjnej (lub z grupy funkcyjnej) miał najniższy numer

3. Przyłącz podstawniki w odpowiednich miejscach głównego łańcucha węglowego zgodnie z numeracją podaną w nazwie, np.: 3-chloro-4,5-dimetyloheptanal - pogrubiona część nazwy oznacza, że:

• przy atomie węgla numer 3. jest przyłączony atom chloru,
• przy atomie węgla numer 4. jest przyłączona grupa metylowa,
• przy atomie węgla numer 5. jest przyłączona grupa metylowa.
